Description

Le câble de communication UL2464 pour bancs de test & équipements de production est le câble de données standard pour tout atelier, laboratoire de test ou ligne de production nécessitant des liaisons signal multibrins fiables entre armoires, instruments et contrôleurs. UL2464 est la norme du secteur pour le câblage interne — conducteurs cuivre étamé, isolation PVC, gaine extérieure PVC grise, 300 V à 80 °C, ignifuge VW-1. Les variantes blindées ajoutent un blindage feuille d'aluminium + tresse cuivre étamé avec fil de drain, offrant ainsi la robustesse CEM pour une transmission de signal propre en environnement industriel perturbé par les variateurs moteurs, alimentations à découpage et sources RF.

Deux versions standard sont livrées : 5×24 AWG (5×0,3 mm²) et 8×24 AWG (8×0,3 mm²), toutes deux blindées avec gaine grise. Au-delà, nous fabriquons de 2 à 25 conducteurs en sections 28 AWG, 26 AWG, 24 AWG, 22 AWG et 20 AWG. La terminaison se fait avec la famille D-Sub (DB) privilégiée par le secteur — DB9, DB15, DB25, DB37, DB50 et variantes haute densité HD15 / HD26 / HD44 / HD62 — en versions mâle et femelle avec contacts dorés, raccords cuivre soudés (puits de soudure) pour une faible résistance de contact, boîtiers métalliques à dents de masse CEM et verrouillage par vis moletées ou à vis. Le marquage de câble P1/J100 est appliqué selon plan pour la traçabilité.

Chaque ensemble fini passe à 100 % un test de continuité, un test de résistance d'isolement (≥ 100 MΩ à 500 V DC), un test d'isolement broche-vers-boîtier et un essai de tenue en tension 500 V AC / 60 secondes. La continuité du blindage est vérifiée d'extrémité à extrémité avec un milliohmètre. Les soudures D-Sub sont testées en traction selon IPC/WHMA-A-620. Longueurs sur mesure de 100 mm à 30 m, brochages sur mesure (en correspondance directe, croisé, schéma sur mesure) et capuchons de décharge de traction surmoulés sont tous disponibles. Inspection avant expédition SGS sur demande — MOQ à partir de 10 pièces, délai d'échantillon 7–10 jours. Systèmes qualité IATF 16949 et ISO 9001.

Caractéristiques clés

Pourquoi ce faisceau

01

Conducteur de style UL2464

Câblage interne standard du secteur — 300 V / 80 °C / ignifuge VW-1, cuivre étamé, isolation & gaine PVC.

02

Blindage feuille + tresse

Enroulement de feuille d'aluminium plus tresse cuivre étamé plus fil de drain — assure l'intégrité du signal en environnement industriel perturbé.

03

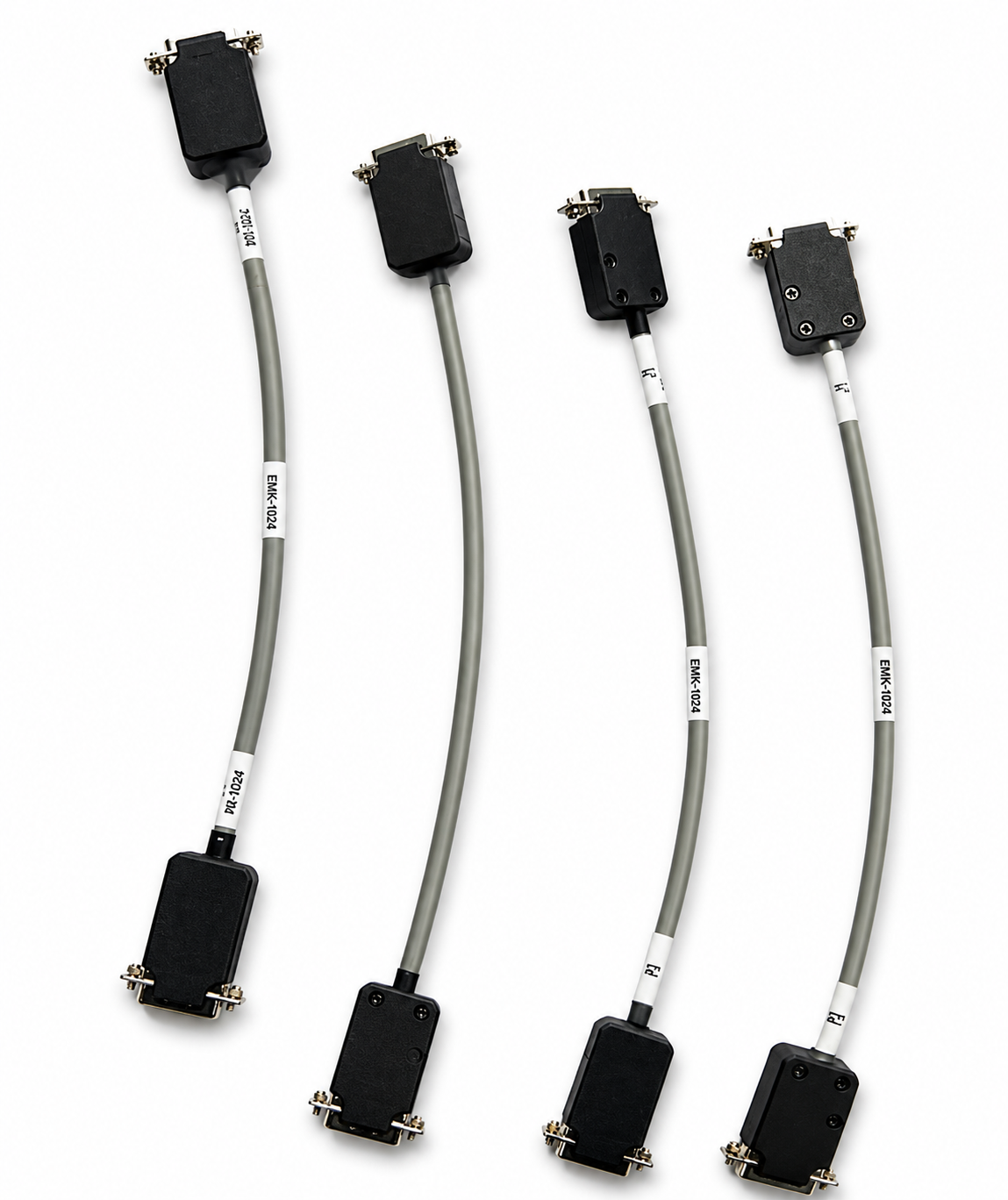

Contacts D-Sub dorés

Connecteurs DB9 / DB15 / DB25 / DB37 / DB50 mâles et femelles. Dorés pour une faible résistance de contact et une transmission de signal sans corrosion.

04

Raccords cuivre soudés

Terminaison par puits de soudure sur chaque contact — étanche aux gaz, faible résistance, mécaniquement robuste. Testé en traction selon IPC/WHMA-A-620.

05

Marquage de câble P1 / J100

Marquage par gaine thermorétractable sur chaque connecteur — soutient la traçabilité selon plan et l'identification rapide en maintenance.

06

2–25 brins · MOQ 10 pièces

Nombre de conducteurs sur mesure de 2 à 25, sections de 28 à 20 AWG, longueurs de 100 mm à 30 m. Échantillon en 7–10 jours.

Données techniques

Spécifications

Code produit	WC-01 · WHW-UL2464-DSUB-HARNESS
Gamme produit	Câble de communication UL2464 — bancs de test & équipements de production
Domaine d'application	Vision industrielle, API, bancs de test, instruments de laboratoire, lignes de production
Style de câble	UL2464 (câblage interne standard du secteur)
Tension nominale	300 V (spécification UL2464)
Température nominale	80 °C en régime permanent
Ignifuge	VW-1 (essai vertical de propagation de flamme)
Conducteur	Cuivre étamé, toronné
Isolation	PVC — multicolore (code couleur standard UL)
Gaine extérieure	PVC — gris (standard) · noir sur demande
Blindage	Feuille d'aluminium + tresse cuivre étamé + fil de drain
Version standard A	5×24 AWG / 5×0,3 mm² / blindé / gris
Version standard B	8×24 AWG / 8×0,3 mm² / blindé / gris
Nombre de conducteurs sur mesure	2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 16 / 20 / 25 brins
Sections sur mesure	28 / 26 / 24 / 22 / 20 AWG
Nombre de broches D-Sub	DB9 / DB15 / DB25 / DB37 / DB50 + HD15 / HD26 / HD44 / HD62
Version D-Sub	Mâle / femelle / paire mixte
Revêtement D-Sub	Contacts dorés (standard) · option nickel
Boîtier D-Sub	Plastique noir avec dents métalliques CEM · verrouillage par vis moletées / à vis
Méthode de terminaison	Raccords cuivre soudés (puits de soudure) — testés en traction IPC/WHMA-A-620

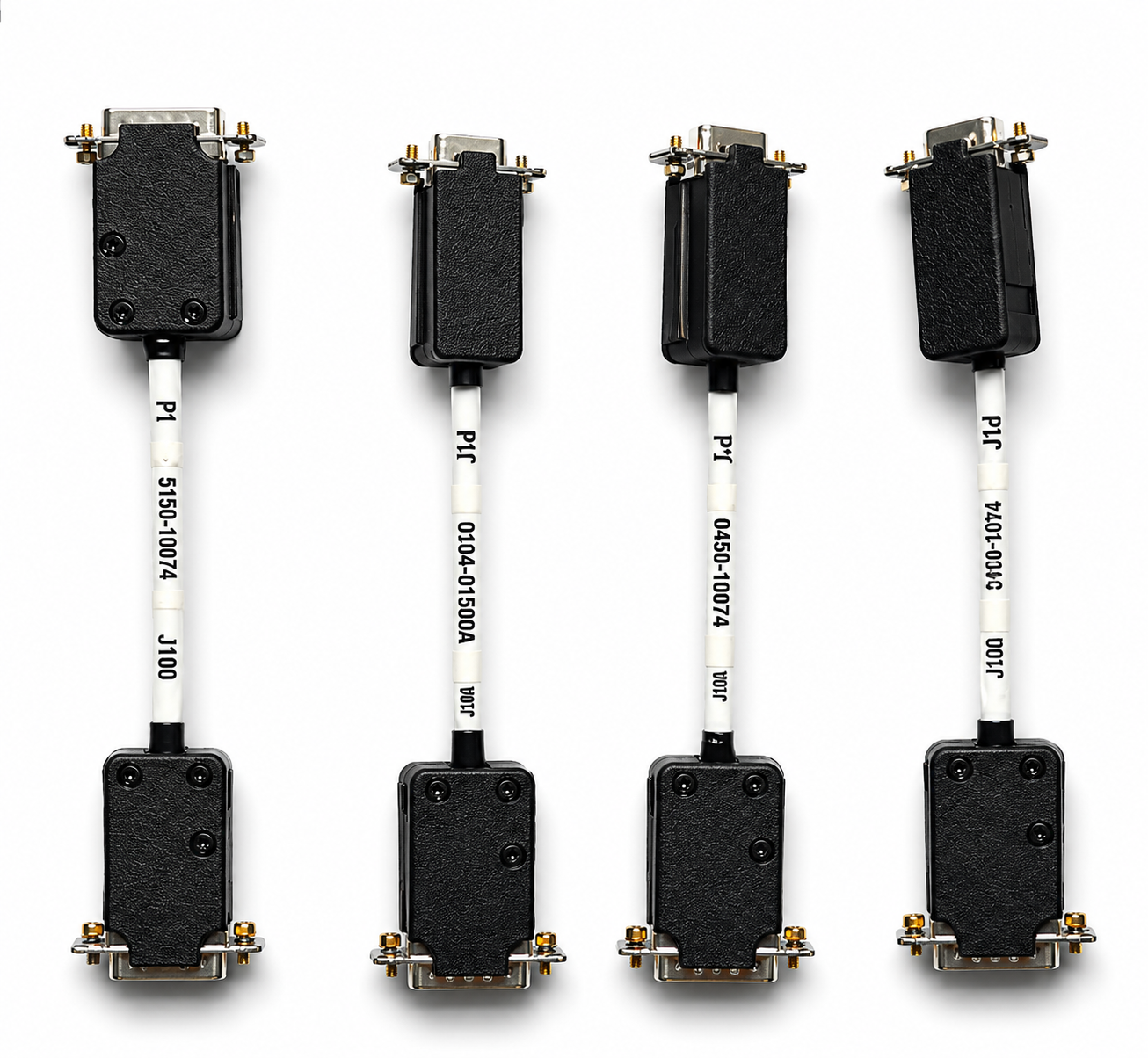

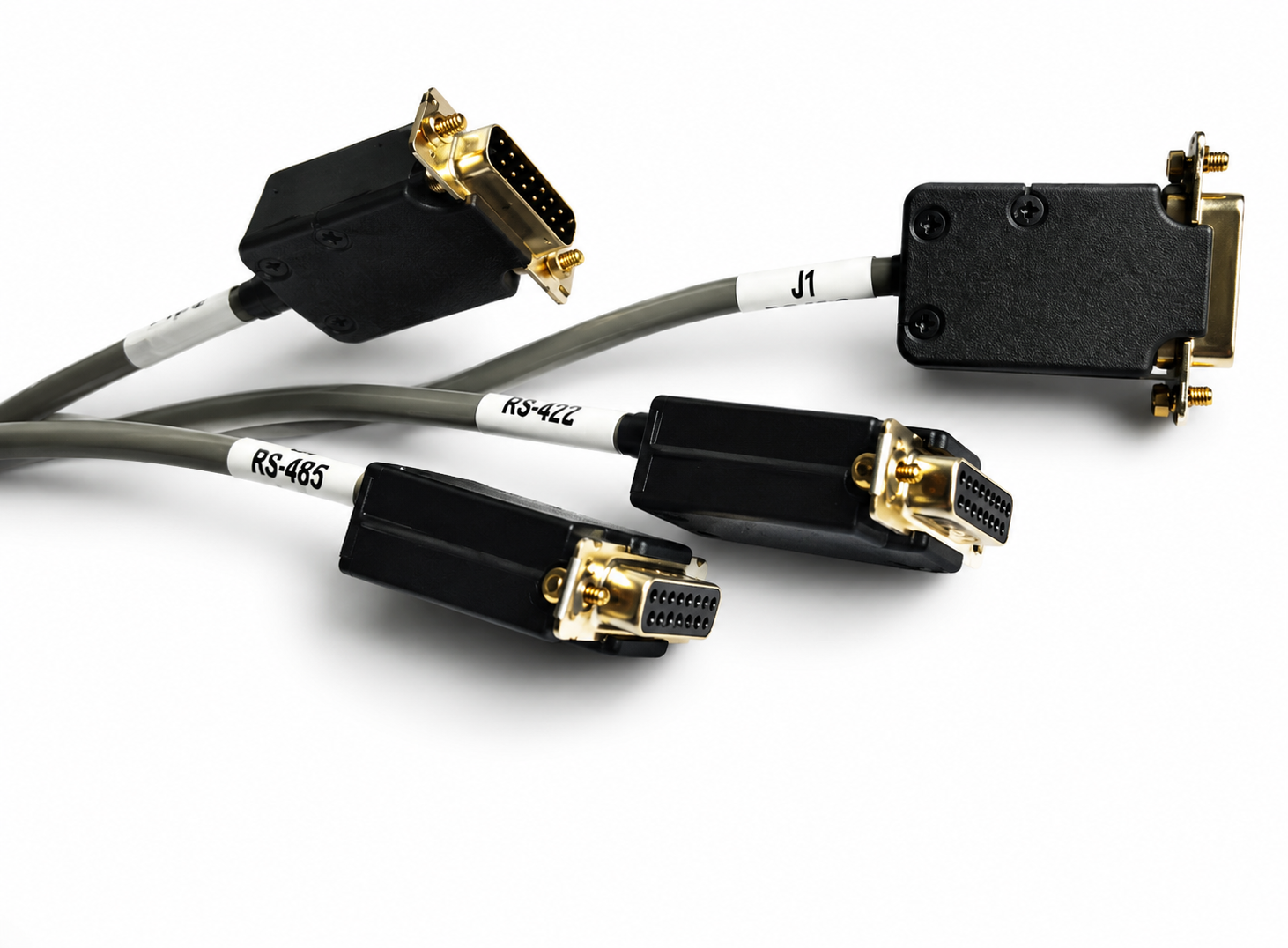

Marquage de câble	Étiquettes thermorétractables P1 / J100 selon plan
Références standard	0150-10074 et références similaires pour pièces OEM de service
Tension d'épreuve	500 V AC / 60 s tenue en tension
Résistance d'isolement	≥ 100 MΩ à 500 V DC
Longueur sur mesure	100 mm à 30 m
Normes	Style UL2464 · IPC/WHMA-A-620
Système qualité	IATF 16949 · ISO 9001 · IPC/WHMA-A-620
Dimensions emballage	30 × 20 × 15 cm · ~1 g/cm de longueur
MOQ	10 pièces (apte aux prototypes)
Délai échantillon	7–10 jours
Délai série	15–25 jours après validation du plan

FAQ

Questions fréquentes

Qu'est-ce que l'UL2464 et pourquoi est-ce le bon câble ici ?

UL2464 est une norme du secteur pour le câblage interne multibrin dans les équipements électroniques — ordinateurs, commandes, instruments, stations de test. Elle spécifie des conducteurs cuivre étamé avec isolation PVC et gaine extérieure PVC, conçue pour 300 V à 80 °C, avec ignifuge VW-1. La version blindée ajoute une feuille d'aluminium + tresse cuivre étamé pour la robustesse CEM. C'est le câble standard pour les liaisons carte-à-carte, châssis-à-châssis et appareil-à-appareil nécessitant une intégrité de signal propre en environnement industriel perturbé.

Quels nombres de conducteurs et sections sont disponibles ?

Les versions standard sont 5×24 AWG (5×0,3 mm²) et 8×24 AWG (8×0,3 mm²), toutes deux blindées avec gaine grise. Au-delà, nous fabriquons des variantes avec 2, 3, 4, 5, 6, 7, 8, 10, 12, 16, 20, 25 brins en 28 AWG, 26 AWG, 24 AWG, 22 AWG et 20 AWG. Isolation multicolore selon le code couleur standard du secteur ; blindage feuille + tresse disponible sur chaque variante.

Quels nombres de broches D-Sub proposez-vous ?

Toutes les tailles D-Sub standard — DB9 (9 broches), DB15 (15 broches), DB25 (25 broches), DB37 (37 broches), DB50 (50 broches) et variantes haute densité (HD15, HD26, HD44, HD62) — en versions mâle et femelle avec contacts dorés. La terminaison se fait par raccords cuivre soudés (puits de soudure) pour une intégrité de signal à faible résistance. Boîtiers métalliques à dents de masse CEM et verrouillage par vis moletées ou à vis sont standard. Marquage de câble P1/J100 selon plan.

Pour quels équipements ce câble est-il conçu ?

Le câble convient aux systèmes de vision industrielle (caméra vers contrôleur), racks API et E/S déportées, bancs de test et instruments d'équipements de production, oscilloscopes et générateurs de signaux, instruments de laboratoire (DAQ, analyseurs de spectre, alimentations programmables), commandes CNC ainsi que bus de données série/parallèle (RS-232, RS-485, interfaces parallèles). La gaine grise avec terminaisons D-Sub est le standard de fait du secteur pour les liaisons de communication industrielle.

Quels essais sont réalisés sur le câble ?

Conducteur de style UL2464 (référence du dossier UL disponible sur demande). Chaque ensemble fini passe à 100 % un test de continuité, un test de résistance d'isolement (≥ 100 MΩ à 500 V DC), un test d'isolement broche-vers-boîtier et un essai de tenue en tension 500 V AC pendant 60 secondes. Les soudures D-Sub sont testées en traction selon IPC/WHMA-A-620. Continuité du blindage vérifiée d'extrémité à extrémité. Inspection avant expédition SGS sur demande. Systèmes qualité IATF 16949 et ISO 9001.
