Faisceau pour équipements financiers — connecteur magnétique 12 broches & câble de commande de sécurité

Aperçu du produit

Description

Le faisceau pour équipements financiers est un ensemble sur mesure pour l'environnement électrique exigeant des DAB, terminaux POS, compteurs de billets, bornes ticket, vérificateurs de billets et bornes self-service. La signalisation capteur précise est combinée à la transmission de commande de sécurité intégrée dans une seule famille de faisceaux — les noyaux ferrite clipsables maintiennent les émissions HF dans les limites de FCC Part 15 et CE-CEM tout en assurant le fonctionnement sans interférence des lecteurs de bandes magnétiques et sans contact à proximité. Les contacts cuivre pur sertis à froid et l'isolation PVC ignifuge V0 confèrent au faisceau la longévité qu'attendent les opérateurs de flottes de matériel DAB.

Quatre types de câbles sont livrés dans cette famille. Les câbles de transmission de signal utilisent une construction RJ45/Ethernet blindée pour les liaisons de données terminal-vers-hôte et inter-modules. Les faisceaux d'entraînement moteur intègrent un connecteur 12 broches avec noyau ferrite de suppression CEM et fils à isolation multicolore — l'interface standard de fait pour les moteurs de distribution de billets, compteurs et imprimantes ticket. Les câbles de capteurs connectent les sondes magnétiques, inductives et de proximité pour la détection de billets, les verrouillages de tiroir et les entrées de déclenchement de sécurité. Les câbles RF coaxiaux transmettent des données haute fréquence et alimentent les antennes de lecture sans contact.

La production se déroule sur une ligne entièrement automatique de sertissage à froid, chaque contact étant testé en traction à 100 % à la charge nominale et l'ensemble fini subissant un essai diélectrique 1500 V AC / 1 minute avant emballage. La construction utilise une isolation ignifuge V0 (UL 94 V0) ; des gaines sans halogène sont disponibles pour les exigences d'approvisionnement UE et APAC. Nombre de broches, couleurs de fils, type de connecteur et capuchons surmoulés sont entièrement fabriqués selon votre plan ou échantillon — MOQ à partir de 10 pièces, délai d'échantillon 7–10 jours. Systèmes qualité IATF 16949 et ISO 9001.

Caractéristiques clés

Pourquoi ce faisceau

01

Connecteur standard 12 broches

Interface 12 broches standard du secteur pour moteurs et modules capteurs de DAB — brochage uniforme entre plusieurs modèles de machines.

02

Suppression CEM par ferrite

Noyau magnétique clipsable élimine les perturbations en mode commun haute fréquence — maintient les émissions DAB conformes à FCC Part 15 et CE-CEM.

03

Communication RJ45 blindée

RJ45 blindé feuille + tresse pour liaisons de données terminal-vers-hôte et inter-modules — robuste face à l'environnement électrique perturbé des DAB.

04

Capteurs magnétiques & inductifs

Câbles de capteurs pour détection de billets, verrouillage de tiroir et déclenchement de sécurité avec sondes surmoulées — emballage inviolable disponible.

05

Ignifuge V0 · respectueux de l'environnement

Isolation PVC ignifuge V0 (UL 94) — option sans halogène pour l'approvisionnement UE éco-conception. Fabrication qualité IATF 16949 et ISO 9001.

06

Cuivre pur · serti à froid

Conducteurs en cuivre pur sertis sur ligne entièrement automatique — testés en traction à 100 %, essai diélectrique 1500 V AC. MOQ 10 pièces.

Données techniques

Spécifications

Code produit	FIN-01 · WHW-FIN-12PIN-HARNESS
Gamme produit	Faisceau — équipements financiers
Domaine d'application	DAB, terminaux POS, compteurs de billets, bornes ticket, bornes self-service
Famille de câble	Transmission de signal · entraînement moteur · câble capteur · RF coaxial
Matériau conducteur	Cuivre multibrin avec isolation multicolore · options blindées
Conducteur	Cuivre pur, toronné serti à froid
Matériau d'isolation	PVC — respectueux de l'environnement, option sans halogène disponible
Ignifuge	V0 — résistant au feu & aux flammes (UL 94)
Suppression CEM	Noyau ferrite clipsable · blindage tressé · feuille + fil de drain (selon spécification)
Connecteur — entraînement moteur	Interface 12 broches standard pour moteurs DAB
Connecteur — liaison de données	RJ45 blindé / style Ethernet
Connecteur — capteur	Micro-connecteurs JST · surmoulage de sonde sur mesure

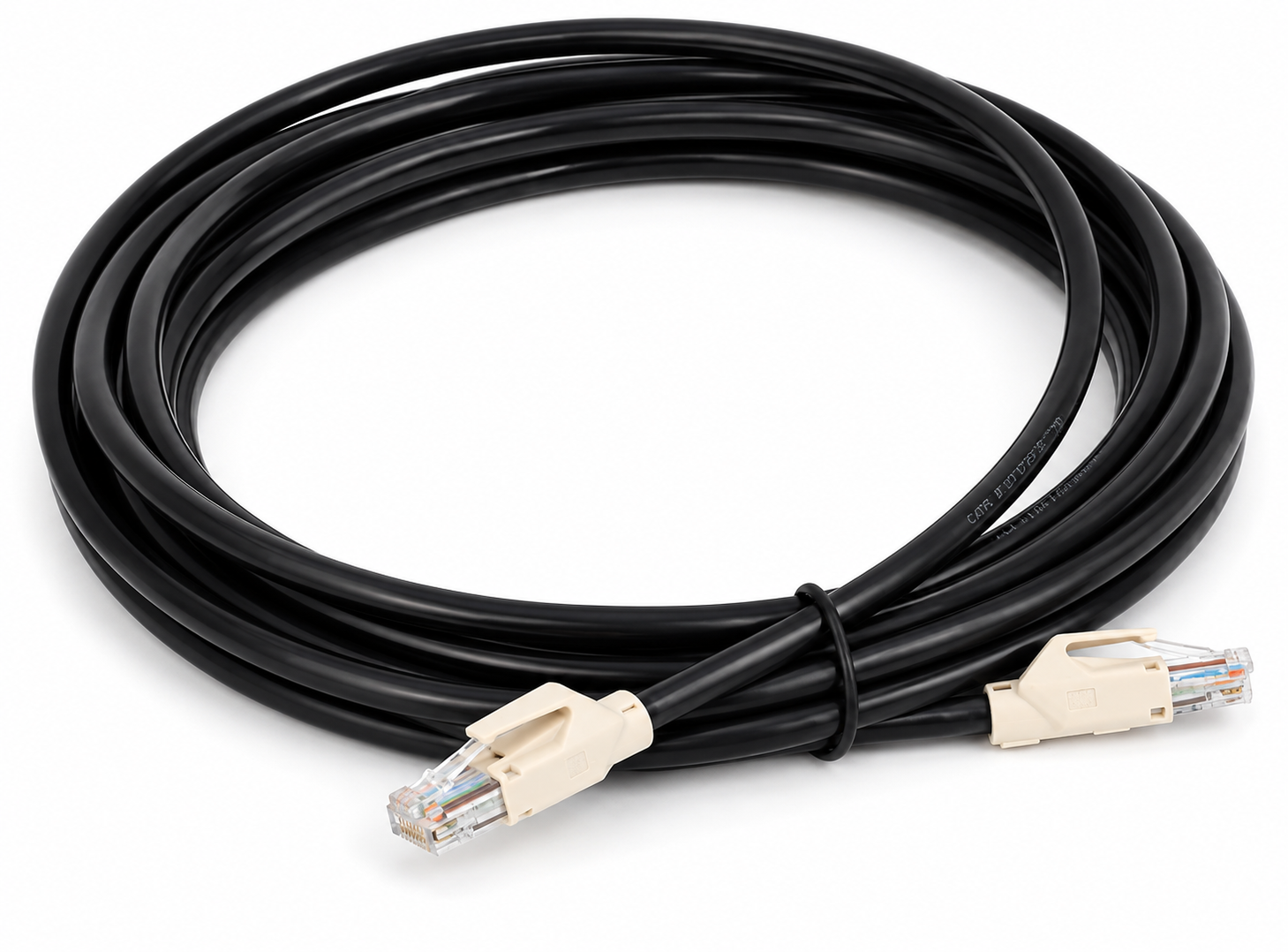

Variante A	Câble de transmission de signal — RJ45 / liaison de données blindée
Variante B	Faisceau entraînement moteur — 12 broches + noyau ferrite CEM
Variante C	Câble capteur — sonde magnétique / inductive / de proximité
Variante D	Câble RF coaxial — liaison de données haute fréquence
Procédé de fabrication	Sertissage à froid · entièrement automatique · sur mesure
Tension d'épreuve	1500 V AC / 1 min
Brins / broches	Entièrement sur mesure selon plan
Ignifuge	V0 (UL 94) · option sans halogène disponible
Système qualité	IATF 16949 · ISO 9001
Dimensions emballage	30 × 20 × 20 cm · ~100 g par pièce
Options d'emballage	Sachets antistatiques · scellés inviolables · inspection avant expédition SGS
MOQ	10 pièces (apte aux prototypes)
Délai échantillon	7–10 jours
Délai série	15–25 jours après validation du plan

FAQ

Questions fréquentes

Quelles variantes sont livrées dans cette gamme de faisceaux pour équipements financiers ?

Quatre variantes standard de la même famille : (A) Câble de transmission de signal — câble de liaison de données RJ45/Ethernet blindé pour communication terminal-vers-hôte, (B) Faisceau d'entraînement moteur avec connecteur 12 broches et noyau ferrite CEM pour moteurs de distribution de billets et compteurs, (C) Câble de capteur magnétique/inductif pour détection de billets et sondes de verrouillage de sécurité et (D) Câble RF coaxial pour transmission de données haute fréquence. Nombre de broches, couleurs de fils et types de connecteurs entièrement sur mesure selon plan.

Pour quels équipements financiers ce faisceau est-il conçu ?

La famille de faisceaux convient aux DAB (distribution de billets, automates de dépôt, drive-up), terminaux POS, compteurs et trieurs de billets, bornes ticket, horodateurs de stationnement, bornes self-service, vérificateurs de billets, manipulateurs de pièces et terminaux de commande de sécurité. Les plans sur mesure pour constructeurs de flottes OEM et ODM sont bienvenus.

Quel est le rôle du noyau ferrite (magnétique) et du connecteur 12 broches ?

Le noyau ferrite clipsable supprime les perturbations en mode commun haute fréquence sur les lignes d'alimentation et moteur — essentiel pour maintenir les émissions HF du DAB conformes aux normes FCC Part 15 et CE-CEM tout en assurant le fonctionnement sans interférence des lecteurs de bandes magnétiques et sans contact à proximité. Le connecteur 12 broches est le standard de fait pour les modules d'interface moteur et capteur de DAB et permet un brochage uniforme entre plusieurs modèles de machines.

Comment la qualité du faisceau est-elle contrôlée ?

Isolation PVC ignifuge V0 selon UL 94. Gaine sans halogène disponible en option. Les conducteurs en cuivre pur sont testés en traction à 100 % après sertissage à froid ; avant emballage, un essai diélectrique 1500 V AC / 1 minute est effectué. Systèmes qualité IATF 16949 et ISO 9001.

Quels sont le MOQ, le délai et l'emballage ?

MOQ à partir de 10 pièces pour prototypes et pré-séries. Délai d'échantillon 7–10 jours après validation du plan ; production en série 15–25 jours. Emballage standard en cartons 30 × 20 × 20 cm à ~100 g par pièce, sachet antistatique individuel pour variantes capteur et RJ45. Scellés inviolables et inspection avant expédition SGS disponibles sur demande pour livraisons à enjeu de sécurité.

Applications

Où est-il utilisé

01

Distribution de billets DAB

02

Terminaux POS

03

Compteurs & trieurs de billets

04

Bornes ticket

05

Bornes self-service

06

Vérificateurs de billets

07

Manipulateurs & trieurs de pièces

08

Terminaux commande de sécurité
