Faisceau HT/BT pour équipements laser — câble capteur de pression & transmission de signal de commande haute & basse fréquence

Le faisceau HT/BT pour équipements laser est un ensemble sur mesure pour les systèmes laser haute et basse fréquence — lasers à fibre, lasers CO2, lasers UV, lasers à diode ainsi que les machines de marquage, de découpe, de gravure et de soudage qui en découlent. L'acquisition précise de signaux capteur est combinée à une transmission fiable de signaux de commande dans une seule famille de faisceaux ; les gaines tressées résistent à l'abrasion des portiques mobiles et offrent un blindage CEM contre le bruit HF des pilotes, hacheurs et alimentations haute tension.

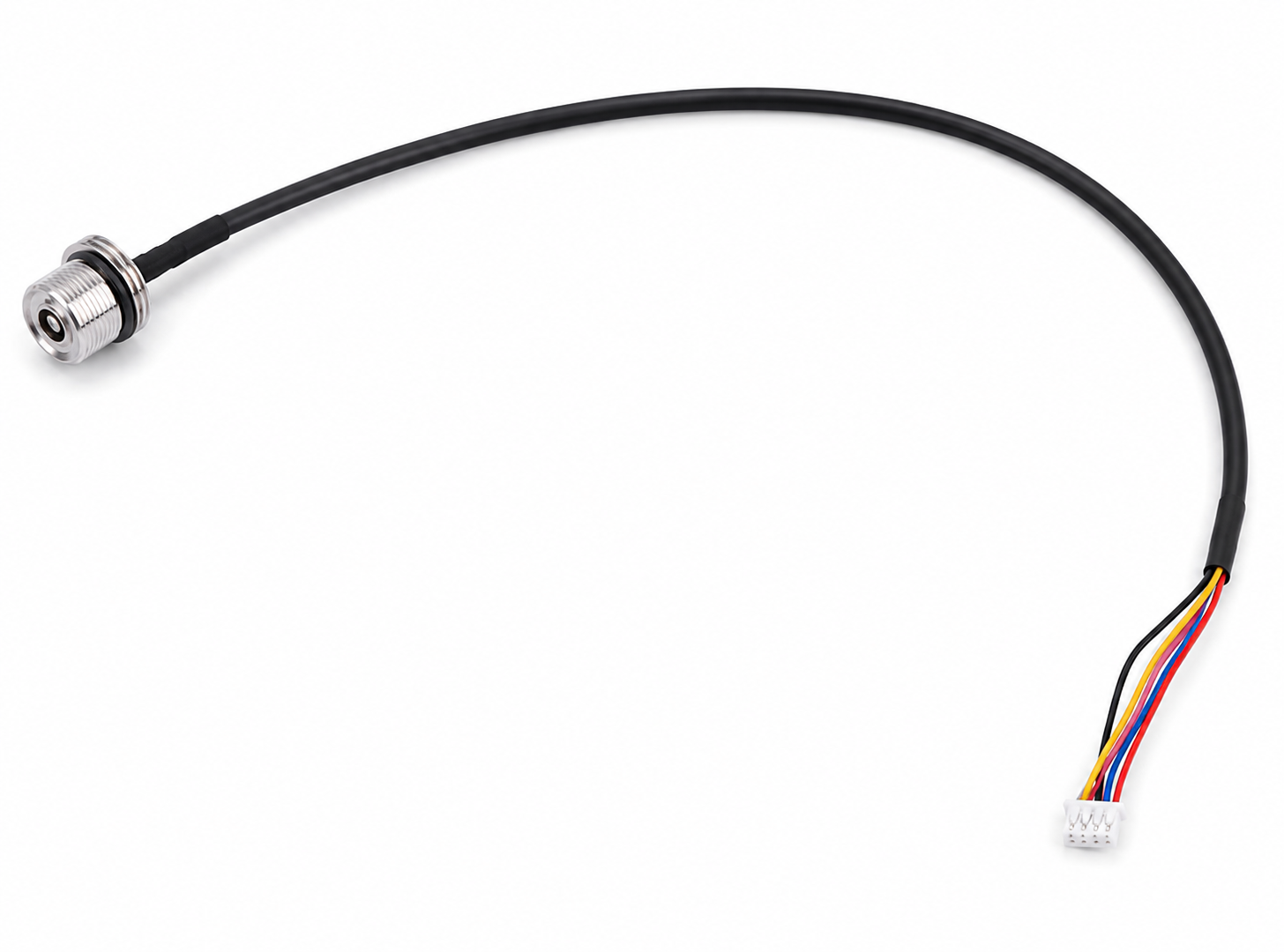

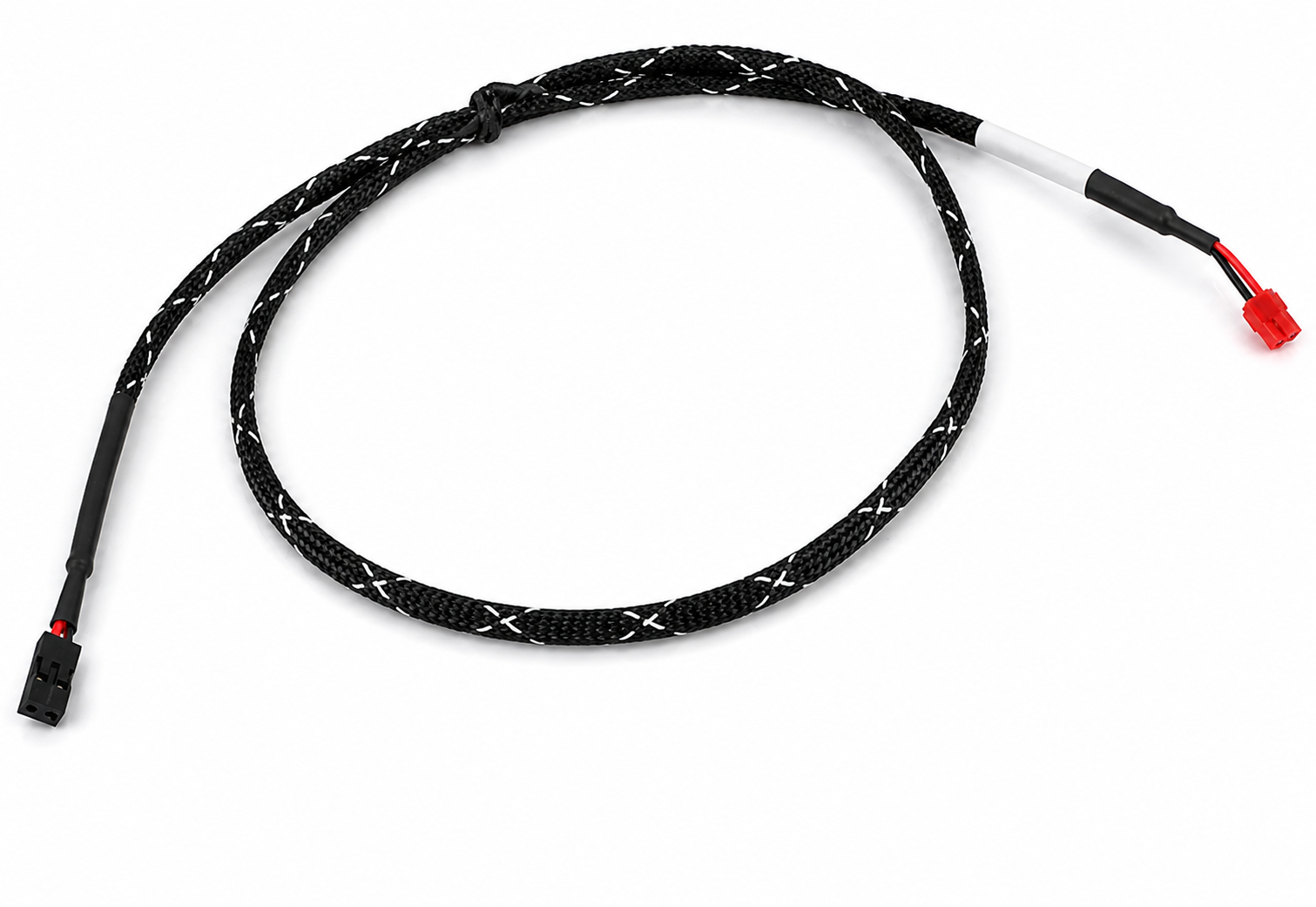

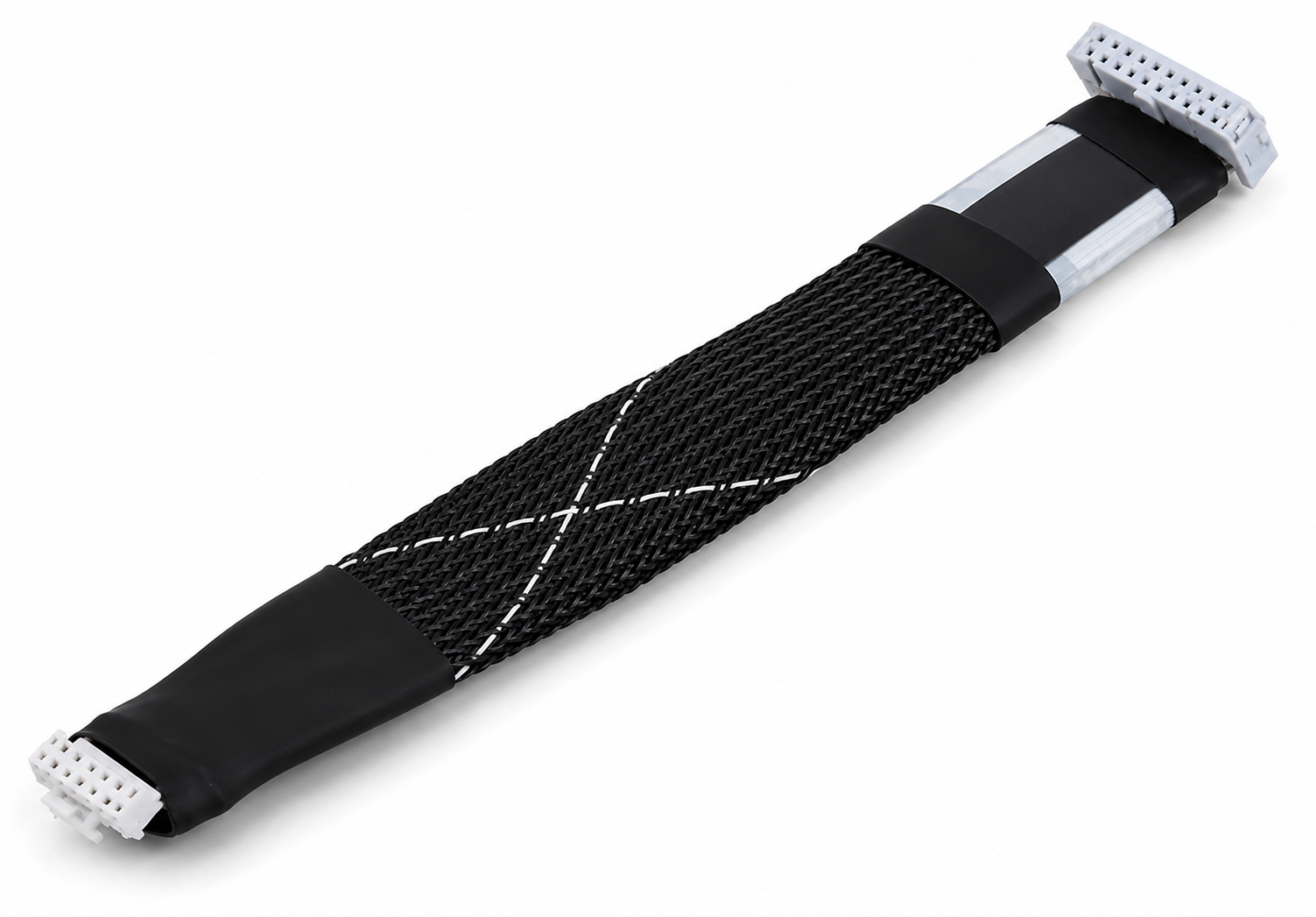

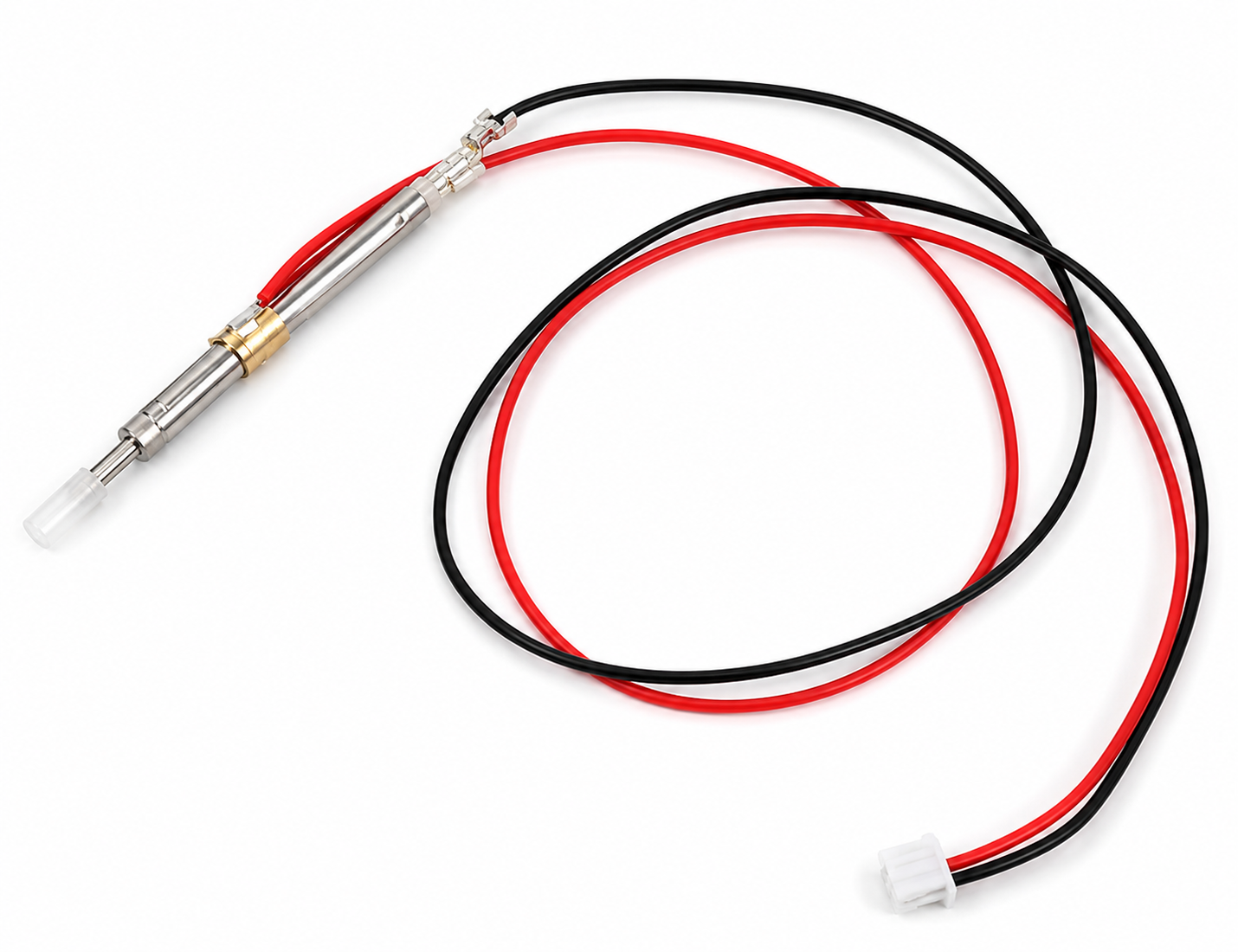

Trois types de câbles dans cette famille. Les câbles capteur de pression intègrent une sonde cylindrique ou un capteur à embase métallique filetée avec micro-connecteur JST — typiques pour la surveillance des buses d'assistance gazeuse, le retour de pression de chambre et l'acquisition de boucle chiller. Les faisceaux de transmission de signal de commande utilisent des gaines tressées rondes avec conducteurs multibrins à terminaisons JST pour les lignes de commande et de verrouillage basse fréquence. Les câbles plats en nappe IDC à tresse et connecteurs 14 broches à terminaison de masse transmettent les données galvo, scanner et encodeur haute fréquence avec brochage uniforme sur plusieurs machines identiques.

La production se déroule sur une ligne entièrement automatique de sertissage à froid, chaque contact étant testé en traction à 100 % à la charge nominale et l'ensemble fini subissant un essai diélectrique 1500 V AC / 1 minute avant emballage. La construction utilise une isolation ignifuge V0 (UL 94 V0). Brins, nombre de broches, longueur de gaine et type de connecteur sont entièrement fabriqués selon votre plan ou échantillon — MOQ à partir de 10 pièces, délai d'échantillon 7–10 jours. Systèmes qualité IATF 16949 et ISO 9001.
