Câble en nappe de communication — IDC 16 broches 28 AWG contact soudé

Aperçu du produit

Description

Le câble en nappe de communication à terminaison de masse IDC est le câble de bus de données standard pour tout équipement monté en armoire qui doit transmettre de nombreux signaux numériques parallèles entre cartes, modules ou châssis. La géométrie plane du câble le maintient ordonné dans les racks denses, permet de l'enrouler et de le plier proprement dans les chemins de câbles, et range chaque conducteur dans un ordre spatial connu pour une terminaison rapide et répétable. La version standard est 28 AWG, 16 broches (P/N 0150-10047), 10 brins, 27,5 mm de diamètre extérieur, section 0,3 mm² — suffisante pour les bus typiques de signal et faible puissance jusqu'à 300 V à −15 à +70 °C.

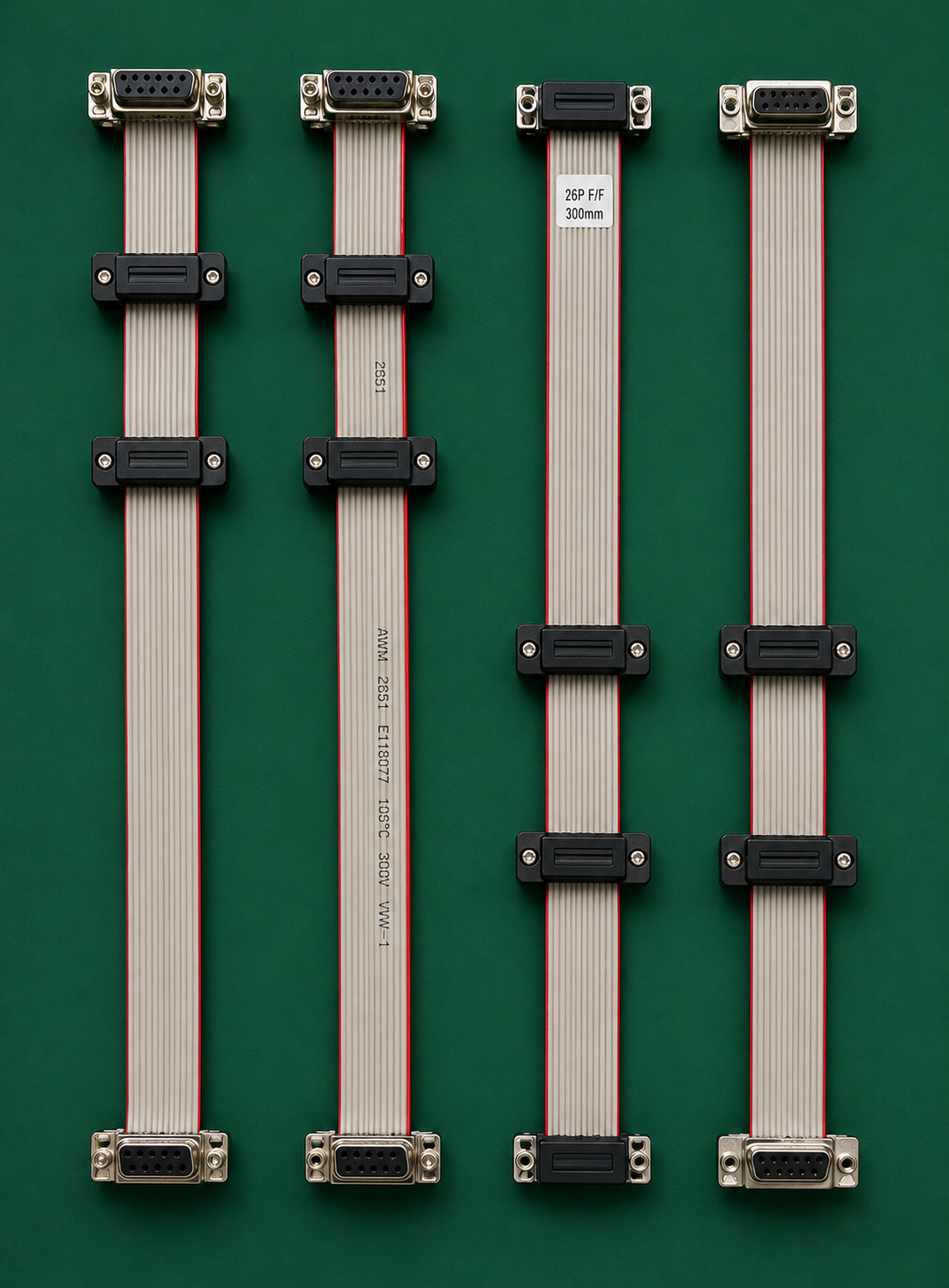

La caractéristique définissante est la terminaison IDC (Insulation-Displacement Connector). Au lieu de dénuder et souder ou sertir chaque conducteur individuellement, les contacts du connecteur transpercent l'isolation et saisissent directement le conducteur en cuivre lorsque le connecteur est pressé sur la nappe sous force contrôlée. Seize contacts sont terminés en une seule opération de pressage — étanches aux gaz, répétables et nettement plus rapides que le soudage individuel de chaque conducteur. C'est le standard de fait du secteur pour les fonds de panier API, équipements de vision industrielle et d'inspection, E/S d'automatisation de fabrication, bus de modules DAB et POS, moniteurs patients médicaux, analyseurs de laboratoire et consoles d'imagerie.

Nous fabriquons le câble selon GB/T 2408 essai au feu horizontal (HB) avec isolation PVC (épaisseur 0,43 mm) et gaine PVC (épaisseur 0,54 mm) en noir ou gris. Nombre de broches sur mesure (8 / 10 / 14 / 16 / 20 / 26 / 34 / 40 / 50), pas sur mesure de 1,27 mm / 2,0 mm / 2,54 mm, longueurs sur mesure et terminaisons sur mesure — D-Sub, embases, FFC, capuchons de protection — sont tous disponibles selon plan. Chaque ensemble passe à 100 % un test de continuité, ≥ 100 MΩ de résistance d'isolement à 500 V DC et un essai de tenue en tension 1000 V AC / 60 secondes avant emballage. MOQ à partir de 10 pièces, délai d'échantillon 7–10 jours. Systèmes qualité IATF 16949 et ISO 9001.

Caractéristiques clés

Pourquoi ce faisceau

01

Terminaison de masse IDC

16 contacts terminés en une opération de pressage — étanches aux gaz, répétables, sans erreur de soudure. Standard du secteur pour montage rapide.

02

28 AWG · 16 broches · 0150-10047

Référence standard des principaux catalogues de câbles d'équipement — remplacement direct pour pièces OEM de service.

03

8 à 50 broches · pas sur mesure

Fabriqué aux pas 1,27 mm (standard), 2,0 mm, 2,54 mm avec 8 / 10 / 14 / 16 / 20 / 26 / 34 / 40 / 50 broches.

04

300 V · −15 à +70 °C

Section 0,3 mm², tension nominale 300 V, adapté aux applications de bus signal et faible puissance en équipement intérieur.

05

Ignifuge HB GB/T 2408

PVC ignifuge horizontal selon GB/T 2408. Fabrication qualité IATF 16949 et ISO 9001.

06

Testé à 100 % · essai diélectrique 1000 V AC

Test de continuité, ≥ 100 MΩ de résistance d'isolement à 500 V DC et essai de tenue en tension 1000 V AC / 60 s sur chaque ensemble.

Données techniques

Spécifications

Code produit	RIBBON-01 · WHW-RIBBON-IDC-0150-10047
Gamme produit	Câble en nappe de communication — terminaison de masse IDC
Domaine d'application	Bus de communication pour équipements d'inspection, fabrication, financiers & médicaux
Référence standard	0150-10047
Nombre de broches standard	16 broches
Nombre de conducteurs	10 brins (standard) · 8 à 50 brins sur mesure
Section conducteur	28 AWG (standard) · 26 / 24 AWG disponibles
Section	0,3 mm² (configuration 16 × 0,3 mm²)
Diamètre extérieur	27,5 mm
Tension nominale	300 V (300/300 V)
Température de service	−15 °C à +70 °C
Matériau d'isolation	PVC · 0,43 mm d'épaisseur
Couleur d'isolation	Noir / gris
Matériau de gaine	PVC · 0,54 mm d'épaisseur
Couleur de gaine	Noir / gris
Ignifuge	Classe HB — essai au feu horizontal (GB/T 2408)
Pas standard	1,27 mm (0,05 pouce) · 2,0 mm / 2,54 mm sur mesure
Référence de commande	0375
Variante A	Standard 16 broches 28 AWG (0150-10047) — terminaisons IDC

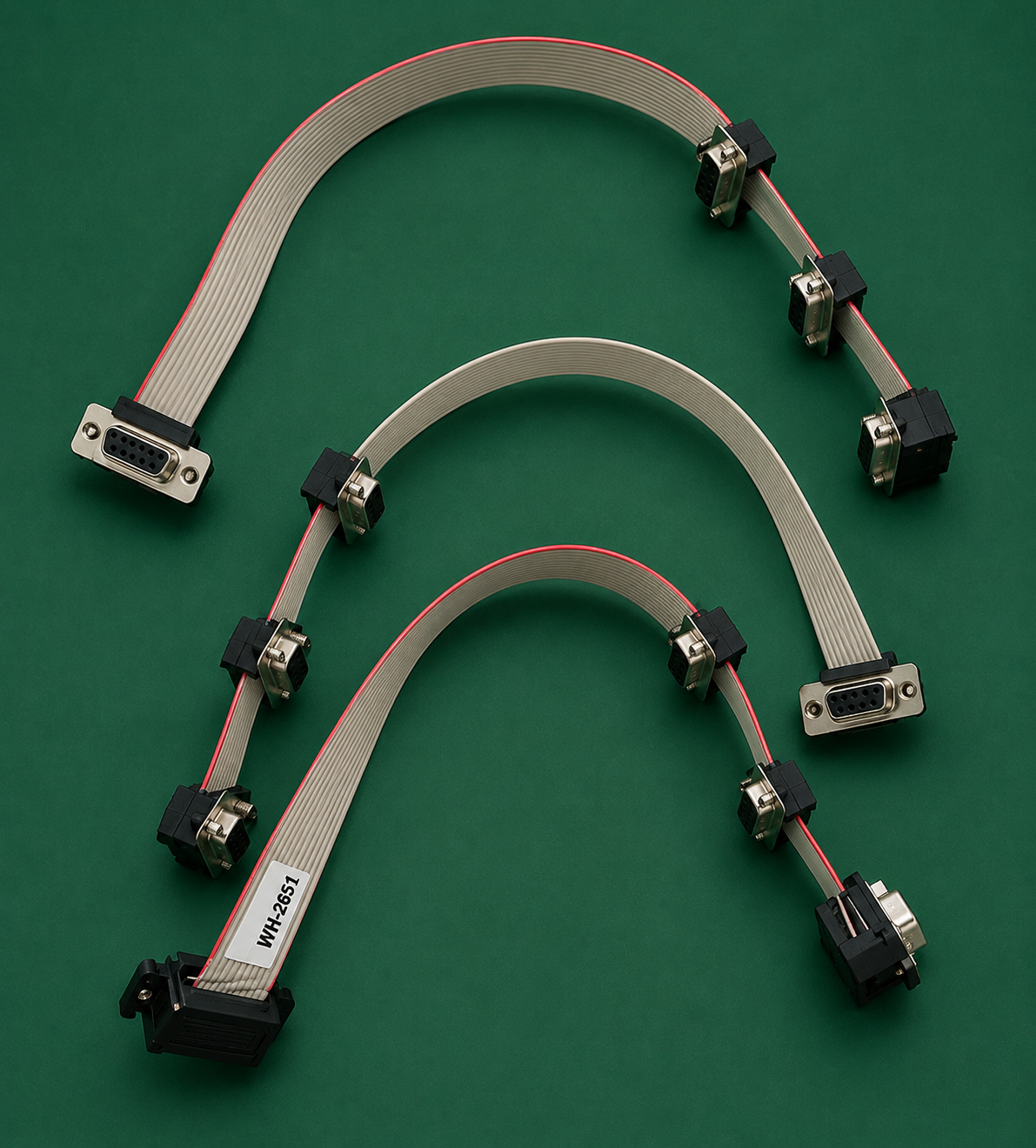

Variante B	Nappe longue — multi-terminaisons IDC

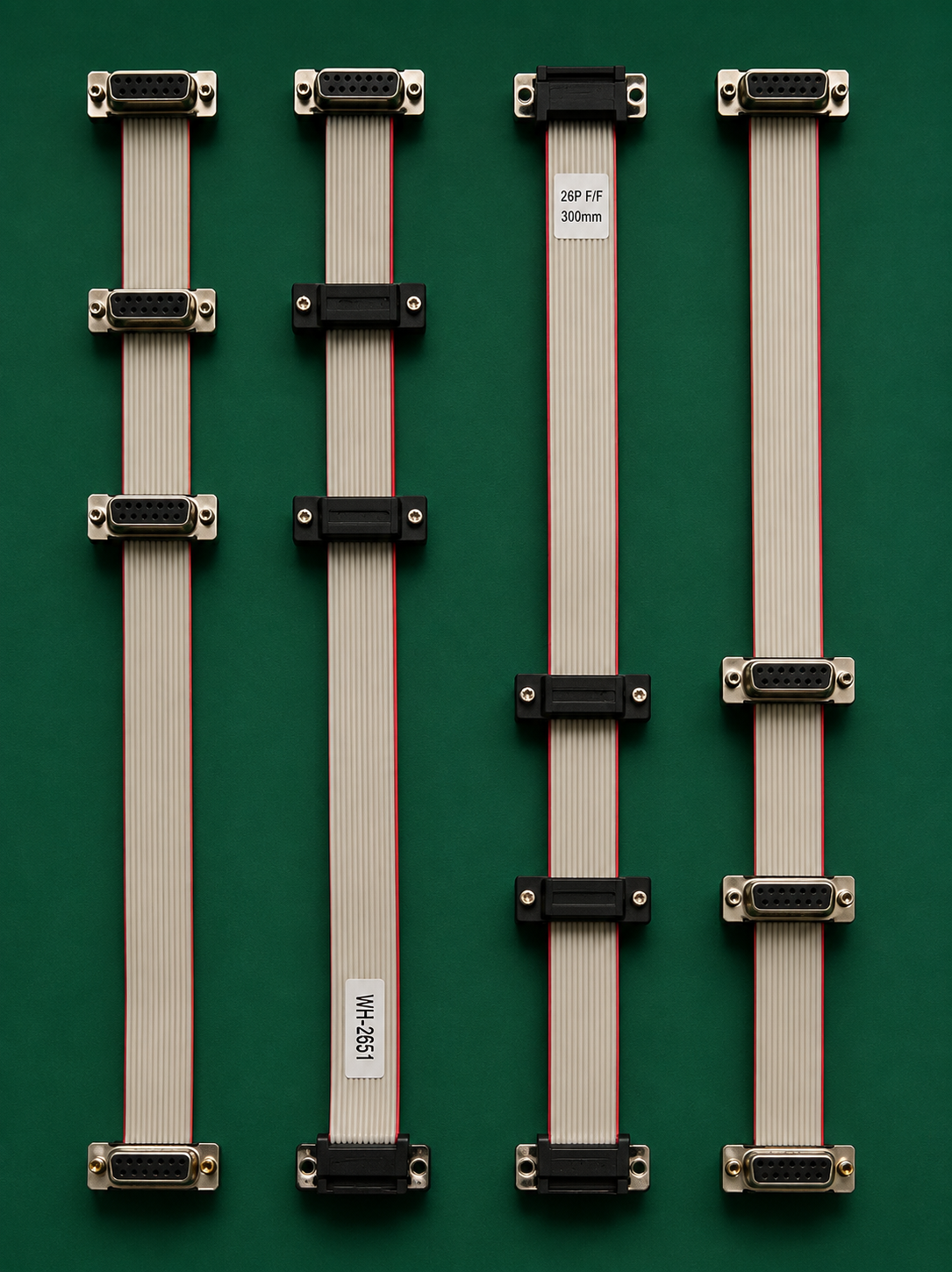

Variante C	Câble adaptateur nappe D-Sub-vers-IDC
Variante D	Nappe pas / broches sur mesure — 8 à 50 broches
Méthode de terminaison	Pressage IDC · soudé · surmoulage de capuchon de protection
Tension d'épreuve	1000 V AC / 60 s tenue en tension
Résistance d'isolement	≥ 100 MΩ à 500 V DC
Normes	GB/T 2408 · IPC/WHMA-A-620
Système qualité	IATF 16949 · ISO 9001 · IPC/WHMA-A-620
Dimensions emballage	30 × 20 × 20 cm · ~1 g par pièce (longueur standard)
MOQ	10 pièces (apte aux prototypes)
Délai échantillon	7–10 jours
Délai série	15–25 jours après validation du plan

FAQ

Questions fréquentes

Quelle est la spécification standard de ce câble en nappe ?

Version standard 28 AWG, 16 broches (P/N 0150-10047), 10 brins, 27,5 mm de diamètre extérieur, section conducteur 0,3 mm². Tension nominale 300 V, plage de température de service −15 à +70 °C. Isolation PVC ignifuge HB (GB/T 2408). Gaine et isolation en noir/gris avec épaisseur de gaine 0,54 mm et épaisseur d'isolation 0,43 mm. La longueur est entièrement sur mesure selon plan.

Quels nombres de broches et pas sont disponibles ?

Nous fabriquons des câbles en nappe avec 8, 10, 14, 16, 20, 26, 34, 40 et 50 broches au pas standard 1,27 mm (0,05 pouce) — le standard du secteur pour terminaison de masse IDC. Des pas sur mesure de 2,0 mm et 2,54 mm sont également disponibles pour des familles de connecteurs spécifiques. Sections de conducteur 28 AWG, 26 AWG et 24 AWG selon les exigences de courant et d'intégrité du signal.

Qu'est-ce que la terminaison de masse IDC et pourquoi est-elle utilisée ici ?

IDC signifie Insulation-Displacement Connector (connecteur à déplacement d'isolant). Au lieu de dénuder et souder chaque conducteur individuellement, les contacts du connecteur transpercent l'isolation et saisissent directement le cuivre lorsque le connecteur est pressé sur la nappe. Cela offre (1) une cohérence extrême — les 16 contacts sont terminés en une seule opération de pressage, aucune erreur de soudure ; (2) un temps de montage rapide — secondes au lieu de minutes par câble ; (3) des contacts étanches aux gaz qui résistent à l'oxydation. C'est la méthode de terminaison standard pour les bus de communication carte-à-carte et appareil-à-appareil.

Pour quels équipements ce câble en nappe est-il conçu ?

Le câble convient aux équipements d'inspection (vision industrielle, bancs de test, instruments de mesure), à l'automatisation de fabrication (fonds de panier API, commandes d'entraînement, E/S de convoyage), aux équipements financiers (DAB, POS, compteurs de billets — bus de données module-à-module) et aux équipements médicaux (moniteurs patients, analyseurs de laboratoire, consoles d'imagerie). Le format plat reste ordonné en armoire et se déroule de manière compacte dans les chemins de câbles.

Quels essais sont réalisés sur le câble ?

Fabriqué selon GB/T 2408 essai au feu horizontal (HB) avec isolation PVC ignifuge V0. Chaque ensemble fini passe à 100 % un test de continuité, un test de résistance d'isolement (≥ 100 MΩ à 500 V DC) et un essai de tenue en tension 1000 V AC pendant 60 secondes. Les terminaisons IDC sont testées en traction selon le plan d'échantillonnage IPC/WHMA-A-620. Inspection avant expédition SGS disponible sur demande. Systèmes qualité IATF 16949 et ISO 9001.

Applications

Où est-il utilisé

01

Équipements d'inspection

02

Systèmes de vision industrielle

03

Fonds de panier API & E/S

04

Automatisation de fabrication

05

Bus modules DAB & POS

06

Compteurs de billets

07

Moniteurs patients médicaux

08

Analyseurs de laboratoire & imagerie
