Faisceau BT/HT pour équipements cristal/semi-conducteurs — transmission de signal antistatique & câble RF coaxial

Le faisceau BT/HT pour équipements cristal/semi-conducteurs est un faisceau sur mesure conçu pour la fabrication wafer, la croissance cristalline, le dépôt, la gravure, l'inspection et la métrologie. La transmission de signal capteur basse tension et l'alimentation haute tension sont combinées dans une seule famille de faisceaux — le blindage tressé antistatique supprime les ESD et la CEM en environnement salle blanche, tandis que les contacts cuivre sertis à froid et l'isolation PVC ignifuge V0 résistent aux cycles thermiques et aux contraintes chimiques des équipements de procédés semi-conducteurs.

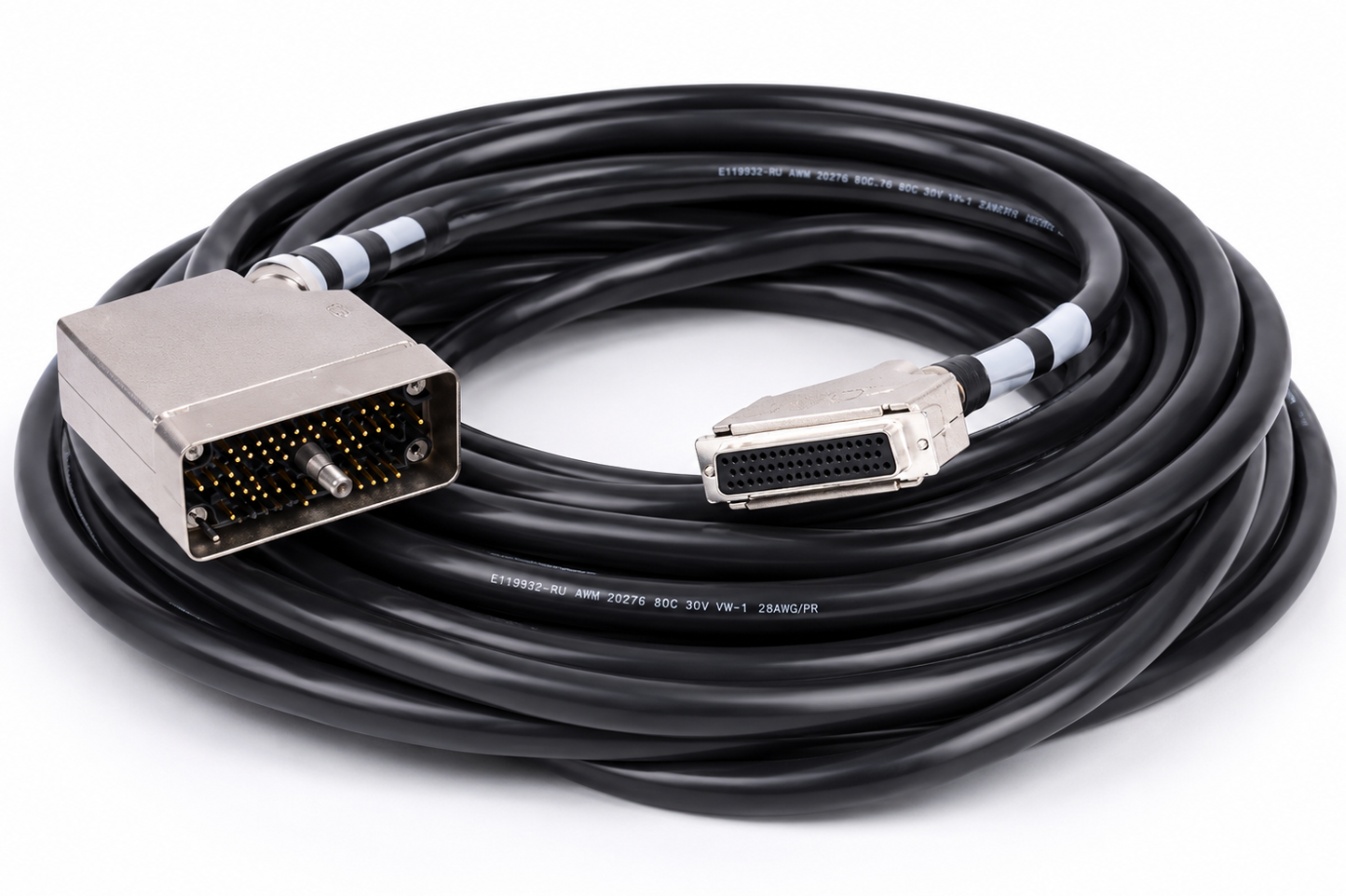

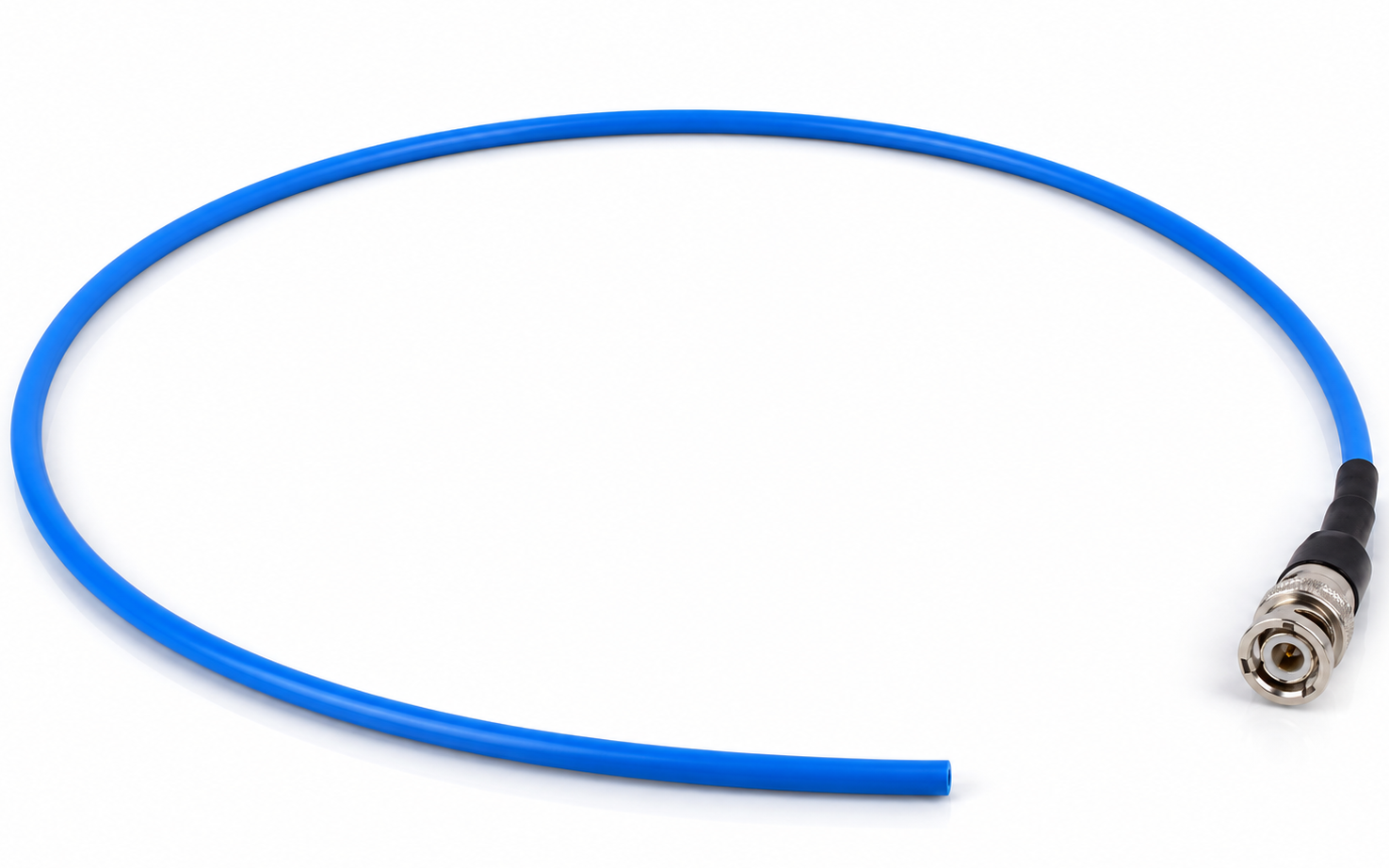

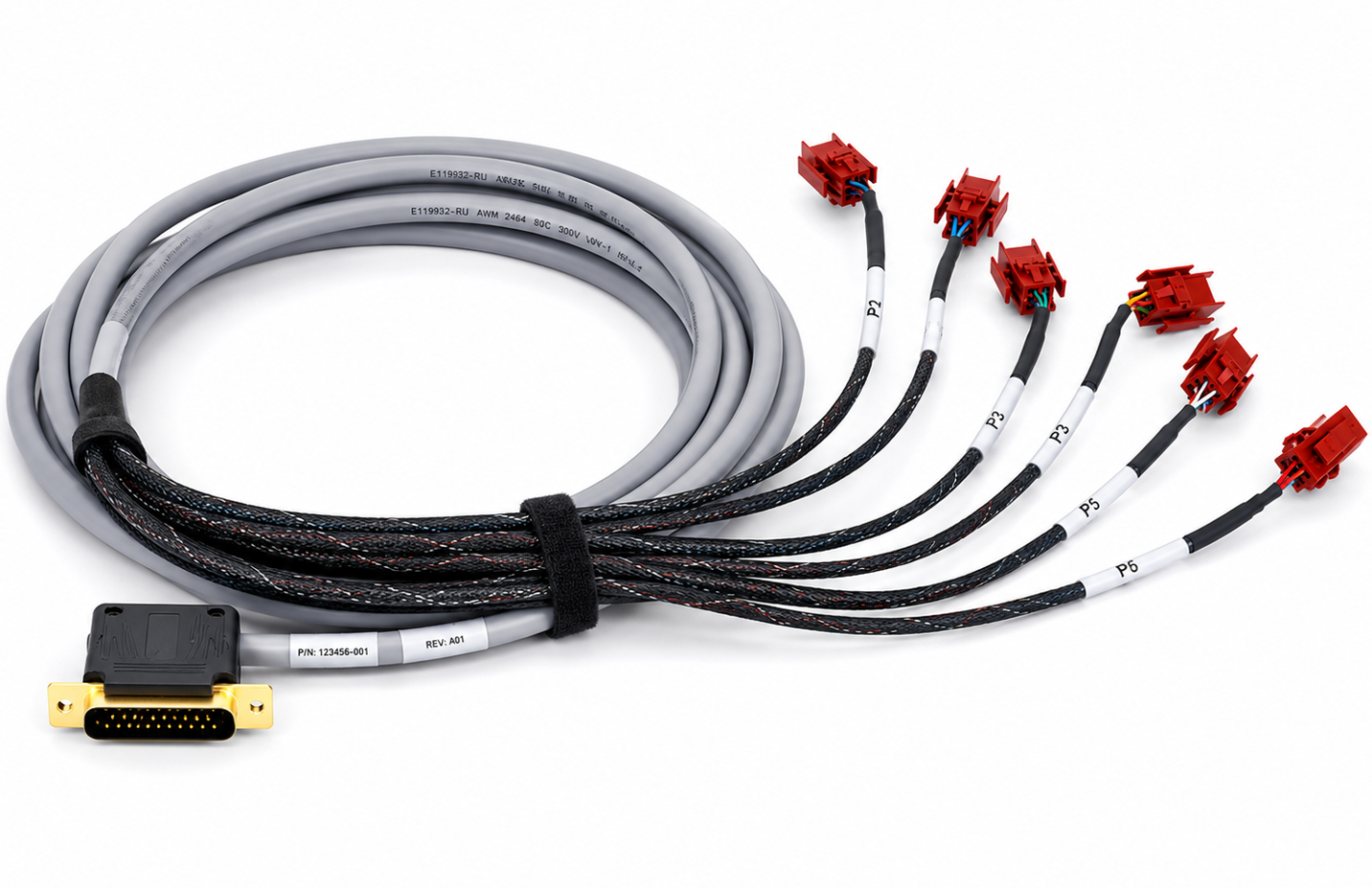

Trois types de câbles sont livrés dans cette famille. Les câbles de puissance utilisent du cuivre multibrin à grande section (jusqu'à 10 AWG, 380 V) avec connecteurs à boîtier métallique blindés pour alimentation AC/DC des équipements. Les faisceaux signal dérivent typiquement un connecteur principal DB25 vers six connecteurs HRS (Hirose) ou plus, qui transportent les signaux capteurs et de commande, avec gaine antistatique et blindage tressé individuel pour un bruit minimal. Les câbles RF coaxiaux existent en deux versions — flexible à gaine noire (MCX vers BNC) pour les instruments de mesure et SMA à gaine bleue PFA pour applications haute fréquence à faibles pertes telles que couplage de source RF et sondes de mesure.

La production se déroule sur une ligne entièrement automatique de sertissage à froid, chaque contact étant testé en traction à 100 % à la charge nominale et l'ensemble fini subissant un essai diélectrique 1500 V AC / 1 minute avant emballage. La construction utilise une isolation ignifuge V0 dans tout l'ensemble et, en option, des gaines sans halogène ou PTFE/FEP pour le câblage côté chambre haute température. Emballage ESD (sachets antistatiques, double emballage pour transfert salle blanche ISO classe 5/classe 7) sur demande. Systèmes qualité IATF 16949 et ISO 9001.
