Câble adaptateur multi-équipements — faisceau D-Sub blindé mâle/femelle à brochage croisé

Aperçu du produit

Description

Le câble adaptateur de communication multi-équipements résout le problème d'intégration quotidien de tout ingénieur de test, intégrateur d'automatisation et technicien de service terrain : deux équipements qui doivent communiquer ont des connecteurs différents, des genres différents, des brochages différents ou des protocoles différents. Un câble standard sur étagère ne comblera pas cet écart — vous avez besoin d'un adaptateur sur mesure. Cette famille de produits couvre tout sur une construction de câble multibrin blindé UL2464 avec contacts D-Sub cuivre dorés soudés, le standard du secteur le plus exigeant pour une intégrité de signal propre en environnement de production perturbé.

Quatre classes d'adaptateurs sont livrées dans cette gamme. Le changeur de genre permute M-M en F-F ou inversement dans la même famille D-Sub — il résout le problème classique « deux mâles face à face ». Le convertisseur de brochage remappe les signaux entre différentes tailles D-Sub (DB9 ↔ DB15, DB9 ↔ DB25, DB15 ↔ DB25 etc.) selon votre plan. Le câble null modem / croisement permute TX/RX et recâble le handshake CTS/RTS pour la communication série directe équipement-à-équipement sans PC hôte. Le pont de protocole va plus loin — un module surmoulé en ligne avec une puce émetteur-récepteur RS-232/RS-485/RS-422 traduit entre les standards de signaux électriques, alimenté par le port hôte ou une ligne USB auxiliaire.

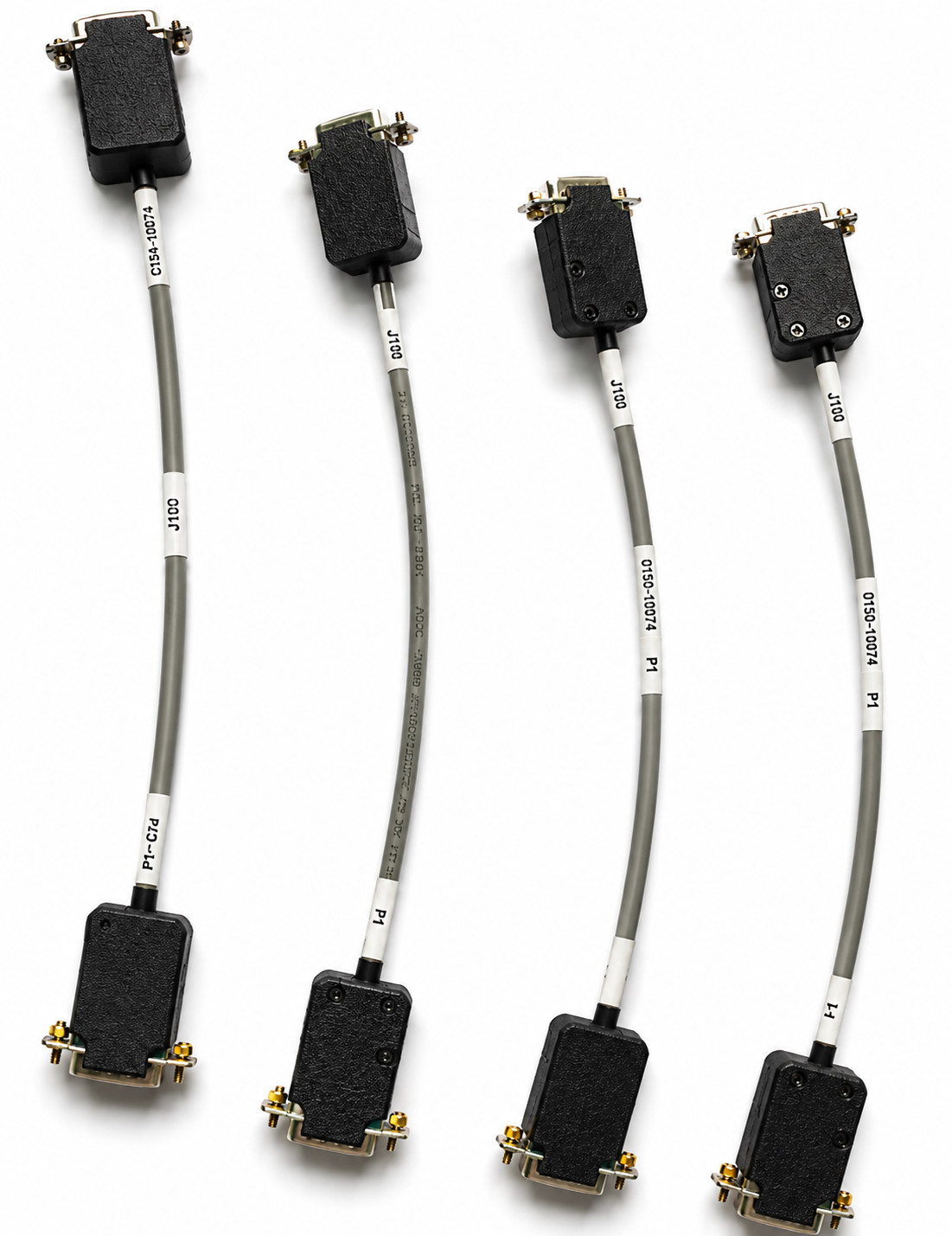

Nous croisons et fabriquons les références legacy des séries B5 MFC, P5 CONT, 0150-10049, 0150-1044 et 0150-10074 — les câbles que vous trouvez étiquetés à l'arrière des anciens instruments Tektronix, équipements de test HP/Agilent, équipements de fab semi-conducteurs, modules d'équipements financiers et analyseurs médicaux. Envoyez-nous la P/N legacy ou un échantillon du câble d'origine — nous croisons, établissons un devis et livrons un remplacement fonctionnel en 7–10 jours. Chaque câble passe à 100 % un test de continuité par conducteur avec brochage croisé correct, résistance d'isolement ≥ 100 MΩ à 500 V DC, test d'isolement broche-vers-boîtier et essai de tenue en tension 500 V AC / 60 secondes. Systèmes qualité IATF 16949 et ISO 9001. MOQ à partir de 10 pièces.

Caractéristiques clés

Pourquoi ce faisceau

01

Versions changeur de genre

Adaptateurs M-M et F-F dans la même famille D-Sub — résolvent le problème d'intégration « deux mâles face à face ».

02

Conversion de brochage croisé

Câblage croisé DB9 ↔ DB15 ↔ DB25 ↔ DB37 selon plan — votre brochage sur mesure, notre exécution soudée.

03

Pont RS-232 / RS-485 / RS-422

Null modem passif ou émetteur-récepteur actif en ligne — traduction entre standards de protocoles série dans un seul câble.

04

Croisement P/N legacy

Séries B5 MFC, P5 CONT, 0150-10049 / 0150-1044 / 0150-10074 — envoyez un échantillon, nous croisons et fabriquons.

05

UL2464 + D-Sub doré

Construction de câble blindé UL2464 avec blindage feuille + tresse. Contacts D-Sub cuivre dorés soudés.

06

Brochage vérifié à 100 %

Chaque conducteur vérifié bout-à-bout avec brochage croisé correct. IR ≥ 100 MΩ, essai diélectrique 500 V AC, continuité du blindage contrôlée.

Données techniques

Spécifications

Code produit	WC-03 · WHW-MULTI-EQUIP-ADAPTER
Gamme produit	Câble adaptateur multi-équipements — famille D-Sub brochage croisé
Domaine d'application	Bancs de test multi-fournisseurs, ponts legacy-vers-modernes, intégration d'équipements
Style de câble	UL2464 (standard secteur câblage interne · 300 V · 80 °C · VW-1)
Options conducteur	5×24 AWG (5×0,3 mm²) · 8×24 AWG (8×0,3 mm²) · sur mesure 2-25 brins
Conducteur	Cuivre étamé, toronné
Isolation	PVC, code couleur multicolore standard secteur
Gaine extérieure	PVC, gris (standard) · noir sur demande
Blindage	Feuille d'aluminium + tresse cuivre étamé + fil de drain
Nombre de broches D-Sub	DB9 / DB15 / DB25 / DB37 / DB50 + HD15 / HD26 / HD44 / HD62
Genre D-Sub	Mâle ↔ mâle · mâle ↔ femelle · femelle ↔ femelle
Revêtement D-Sub	Contacts dorés (standard)
Boîtier D-Sub	Plastique noir avec dents de masse CEM métalliques · verrouillage à vis moletée / à vis
Terminaison	Raccordements cuivre soudés (cosses à souder) — testé en traction IPC/WHMA-A-620
Marquage de câble	P1 / J100 / J1 / B5 MFC / P5 CONT et identifiants OEM selon plan
Croisement P/N	0150-10049 · 0150-1044 · 0150-10074 · B5 MFC · P5 CONT
Protocoles supportés	RS-232 (passif) · RS-232 ↔ RS-485 (actif) · RS-232 ↔ RS-422 (actif)
Variante A	Changeur de genre — D-Sub M-M / F-F même famille
Variante B	Convertisseur de brochage — DB9 ↔ DB15 / DB25 etc.
Variante C	Null modem / croisement — permutation TX/RX, CTS/RTS recâblé
Variante D	Pont de protocole actif — module émetteur-récepteur RS-232 / 485 / 422 en ligne
Tension d'épreuve	500 V AC / 60 s tenue en tension
Résistance d'isolement	≥ 100 MΩ à 500 V DC
Vérification du brochage	Continuité 100 % par conducteur avec vérification du brochage croisé
Longueur sur mesure	100 mm à 30 m (RS-232) · jusqu'à 1200 m (RS-485 actif)
Normes	Style UL2464 · IPC/WHMA-A-620
Système qualité	IATF 16949 · ISO 9001 · IPC/WHMA-A-620
Dimensions emballage	30 × 20 × 15 cm · ~1 g/cm de longueur
MOQ	10 pièces (apte aux prototypes)
Délai échantillon	7–10 jours
Délai série	15–25 jours après validation du plan

FAQ

Questions fréquentes

Quelle est la différence entre un câble de raccordement direct et un câble adaptateur ?

Un câble de raccordement direct conduit chaque conducteur de la broche N à une extrémité vers la broche N à l'autre — même type de connecteur, même genre, même brochage. Un câble adaptateur modifie une ou plusieurs de ces dimensions : genre (changeurs M-M ou F-F), type de connecteur (convertisseur DB9 vers DB15), brochage (croisement RS-232, null modem) ou même le protocole (RS-232 vers RS-485 avec puce de conversion active). Les câbles adaptateurs sont indispensables pour connecter des équipements legacy et modernes, mélanger des instruments de différents fournisseurs dans un banc de test, ou interfacer un PC hôte avec un matériel de laboratoire ou de production non standard.

Quelles combinaisons d'adaptateurs D-Sub pouvez-vous fabriquer ?

Toute combinaison sur demande. Constructions courantes : DB9 ↔ DB9 (changement de genre ou croisement), DB9 ↔ DB15, DB9 ↔ DB25, DB15 ↔ DB25, DB15 ↔ DB37, DB25 ↔ DB37 et variantes haute densité HD15, HD26, HD44, HD62 dans toutes les directions. Contacts dorés, raccordements cuivre soudés (cosses à souder), boîtiers métalliques avec dents de masse CEM et verrouillage à vis moletée ou à vis sont standard sur chaque version. Chaque conducteur est routé selon votre plan de brochage.

Prenez-vous en charge la conversion de protocole RS-232 vers RS-485/RS-422 ?

Oui — nous fabriquons à la fois des câbles de croisement passifs (null modem RS-232 avec TX/RX inversés et handshake CTS/RTS recâblé) et des câbles convertisseurs actifs avec un module surmoulé en ligne intégrant une puce émetteur-récepteur RS-232/RS-485/RS-422. Les versions actives sont alimentées par le port hôte ou une ligne USB auxiliaire. Longueur de câble jusqu'à 30 m pour RS-232, nettement plus pour les versions RS-485/RS-422. Brochages sur mesure bienvenus — envoyez schéma ou échantillon, nous établissons un devis sous 24 heures.

Pour quels équipements ce câble adaptateur est-il conçu ?

La famille d'adaptateurs est conçue pour les défis d'intégration multi-équipements : instrument legacy (DB9 RS-232) vers PC moderne (USB / DB25), ancienne API vers nouvelle IHM, banc de test multi-fournisseurs où chaque instrument a sa propre convention de connecteur, équipements de fab semi-conducteurs avec câbles non standard série 0150 style Tektronix, équipements financiers, analyseurs médicaux, commandes CNC et armoires d'automatisation industrielle. Les références que nous traitons incluent B5 MFC, P5 CONT, 0150-10049, 0150-1044, 0150-10074 et toute la série 0150. Si vous avez une P/N legacy, envoyez-la — nous croisons et établissons un devis.

Quels essais et contrôles qualité sont effectués ?

Test de continuité 100 % par conducteur — chaque brin est vérifié bout-à-bout avec le brochage croisé correct. Test de résistance d'isolement (≥ 100 MΩ à 500 V DC), test d'isolement broche-vers-boîtier et essai de tenue en tension 500 V AC / 60 secondes. Continuité du blindage vérifiée bout-à-bout avec un milliohmètre. Les soudures D-Sub sont testées en traction selon IPC/WHMA-A-620. Les plans sont tamponnés, chaque câble numéroté en série. Inspection avant expédition SGS sur demande. Systèmes qualité IATF 16949 et ISO 9001.

Applications

Où est-il utilisé

01

Bancs de test multi-fournisseurs

02

Ponts d'instruments legacy

03

Équipements fab semi-conducteurs

04

Modules équipements financiers

05

Intégration analyseurs médicaux

06

Mises à niveau commandes CNC

07

Ponts RS-232 / 485 / 422

08

Armoires d'automatisation industrielle
