Câble plat d'ascenseur 12 conducteurs — respectueux de l'environnement, résistant froid/huile/eau/flamme

Aperçu du produit

Description

Le câble plat pendentif d'ascenseur est le câble standard qui suit la cabine pendant qu'elle monte et descend dans la gaine, et transmet signaux de commande, audio d'interphone, alimentation moteur de porte, éclairage, ventilateurs, circuits d'alarme, transmissions CCTV et liaisons de communication d'appel d'urgence entre la boîte de jonction fixe côté bâtiment et la cabine mobile. La géométrie plate est ici standard du secteur — elle se loge proprement dans la boucle de chaîne porte-câbles ou suspension autoportante, permet des rayons de courbure prévisibles et évite les défaillances en tire-bouchon dont souffrent les câbles multibrins ronds après un million de cycles de flexion. La même construction convient aux ponts roulants, portiques, grilles télescopiques, palans et monte-charges de scène.

La version standard est 12 conducteurs, 1,0 mm² chacun, cuivre pur toronné avec isolation PVC au code couleur standard et gaine extérieure PE robuste (polyéthylène). Dimensionné pour 300/500 V avec une plage de température de service de −40 °C à +105 °C — assez large pour gérer les gaines industrielles non chauffées en hiver et la chaleur tropicale des salles des machines en été. Le composé de la gaine est formulé pour les cinq dangers qui détruisent les câbles d'ascenseur : le froid (aucune fragilisation jusqu'à −40 °C), l'huile (huiles hydrauliques et de lubrification de salle des machines), l'eau (projections et condensation), l'abrasion (millions de cycles de flexion en chaîne porte-câbles) et le feu (ignifuge — auto-extinguible selon norme européenne).

Nombre de conducteurs sur mesure (4, 6, 8, 10, 16, 20, 24) et sections de conducteurs (0,5 mm² à 4 mm²) disponibles. La terminaison standard est borniers à vis verts de style Phoenix aux deux extrémités — l'interface standard de fait pour les commandes d'ascenseur et armoires industrielles — et nous terminons aussi avec cosses à œillet (M3 à M8), cosses à fourche ou embases mâles/femelles selon plan. Chaque longueur passe 100 % test de continuité, résistance d'isolement (≥ 100 MΩ à 500 V DC) et essais de traction du conducteur. Fabriqué selon norme européenne — prêt à l'export pour les marchés européen, nord-américain et APAC. Systèmes qualité IATF 16949 et ISO 9001.

Caractéristiques clés

Pourquoi ce faisceau

01

Plage −40 °C à +105 °C

Résiste aux gaines industrielles non chauffées en hiver et à la chaleur tropicale des salles des machines en été — aucune fragilisation, aucune fusion.

02

Résistance environnementale quintuple

Froid, huile, eau, abrasion et flamme — les cinq dangers qui détruisent les câbles d'ascenseur, traités dans un seul composé de gaine.

03

Géométrie plate · longue durée de vie en flexion

Rayon de courbure prévisible et aucun effet tire-bouchon dans les boucles de chaîne porte-câbles — résiste à des millions de cycles de flexion en ascenseur et grue.

04

Cuivre pur · 12 cond. 1,0 mm²

Conducteurs cuivre pur toronnés (flexibilité classe 5/6), tension nominale 300/500 V. Sur mesure 0,5 à 4 mm² et 4 à 24 conducteurs.

05

Borniers à vis pré-câblés

Borniers verts style Phoenix aux deux extrémités — insertion directe dans la commande, sans dénudage ni sertissage sur site.

06

Standard européen

Fabriqué selon norme européenne. Prêt à l'export pour les marchés européen, nord-américain et APAC. Qualité IATF 16949.

Données techniques

Spécifications

Code produit	WC-02 · WHW-FLAT-ELEV-12C
Gamme produit	Câble plat pendentif — câblage ascenseur & grue
Domaine d'application	Ascenseurs industriels, ponts roulants, portiques, grilles télescopiques, palans, monte-charges
Spécification standard	12 conducteurs × 1,0 mm² configuration plate
Nombre de conducteurs sur mesure	4 / 6 / 8 / 10 / 12 / 16 / 20 / 24 conducteurs
Sections sur mesure	0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4,0 mm²
Conducteur	Cuivre pur toronné — classe 5 / classe 6 (qualité flex)
Matériau d'isolation	PVC (noir)
Matériau de gaine extérieure	PE — polyéthylène (vert / gris / noir)
Tension nominale	300 / 500 V
Température de service	−40 °C à +105 °C
Résistance au froid	Oui — aucune fragilisation jusqu'à −40 °C
Résistance à l'huile	Oui — huiles hydrauliques, de lubrification, minérales
Résistance à l'eau	Oui — projections, condensation, immersion légère
Résistance à l'abrasion	Élevée — millions de cycles de flexion en chaîne porte-câbles
Ignifuge	Oui — standard européen, auto-extinguible
Armure	Aucune (non armé — construction plate flexible)
Forme	Plate — rayon de courbure prévisible, aucun effet tire-bouchon
Norme	Standard européen (qualité export pour commerce extérieur)
Essais	Continuité · résistance d'isolement · traction
Système qualité	IATF 16949 · ISO 9001
Tension d'épreuve	2000 V AC / 1 min
Résistance d'isolement	≥ 100 MΩ à 500 V DC

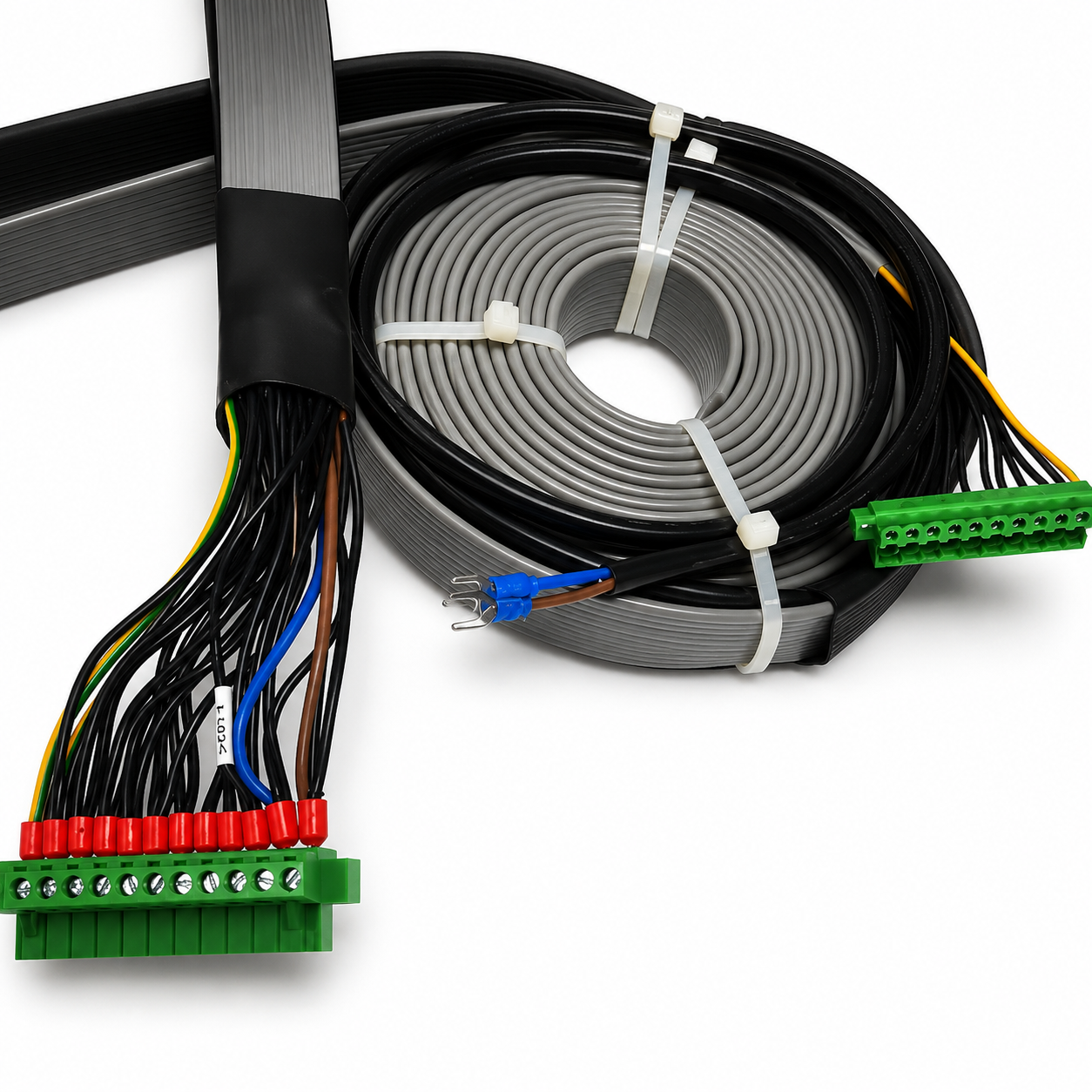

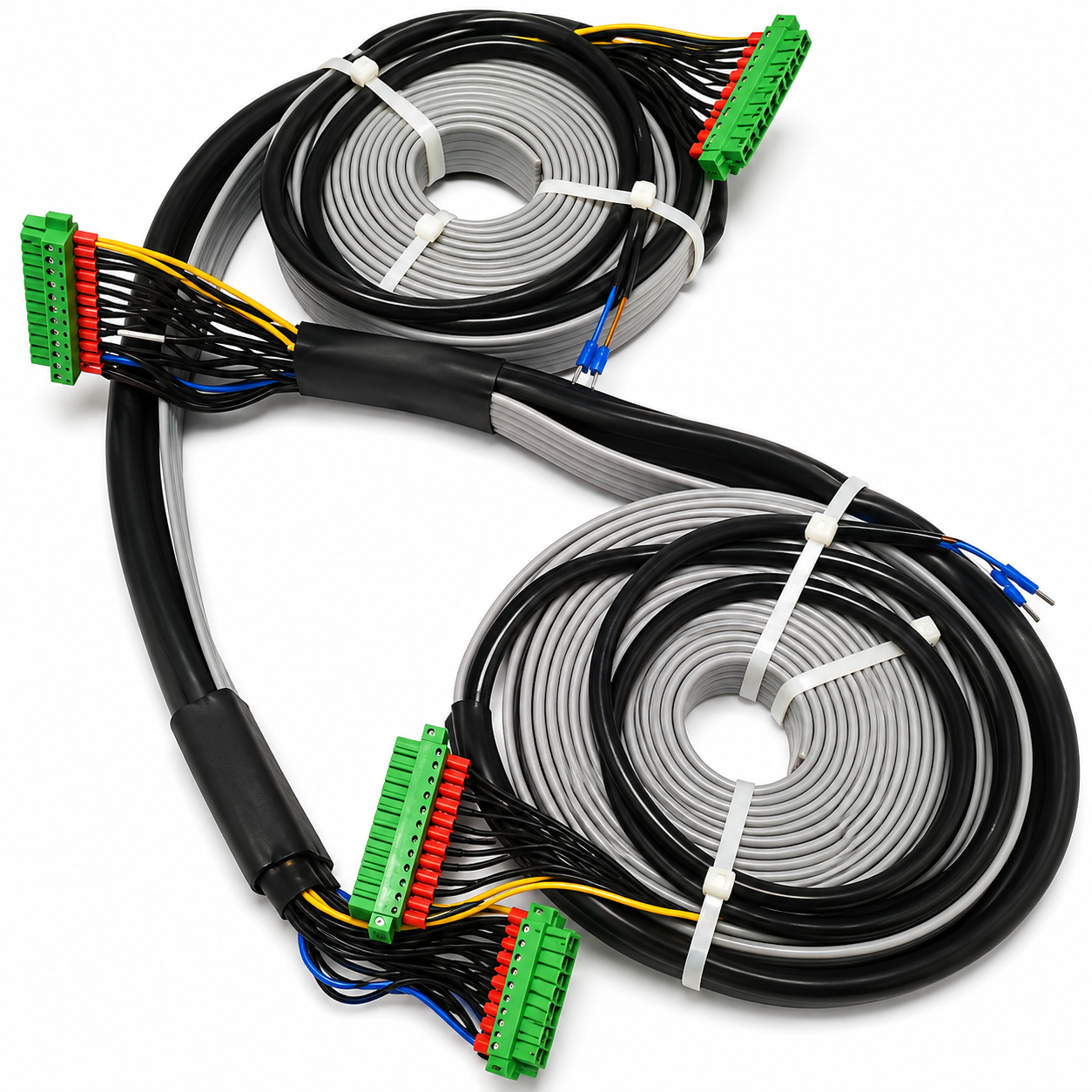

Terminaison standard	Borniers à vis verts style Phoenix (les deux extrémités)
Options de terminaison	Cosses à œillet (M3/M4/M5/M6/M8) · cosses à fourche · embases mâles/femelles · sur mesure
Variante A	12 conducteurs 1,0 mm² standard (produit phare)
Variante B	Nombre de conducteurs sur mesure — 4 à 24 conducteurs
Variante C	Borniers à vis Phoenix pré-câblés
Variante D	Cosses à œillet / fourche pré-câblées
Dimensions emballage	Carton 50 × 40 × 20 cm · selon longueur du plan
MOQ	10 pièces (prototype) · 50+ pièces (production en série)
Délai échantillon	10–15 jours
Délai série	20–30 jours après validation du plan

FAQ

Questions fréquentes

Quelles sont les principales spécifications électriques et mécaniques ?

La configuration standard est 12 conducteurs de section 1,0 mm² chacun, avec conducteurs en cuivre pur toronnés. Tension nominale 300/500 V. Plage de température de service −40 °C à +105 °C — couvrant aussi bien les installations en climat arctique que tropical. L'isolation des conducteurs est en PVC (noir), avec gaine extérieure PE robuste (polyéthylène). Construction plate pour stockage compact en bobine et comportement de pliage prévisible dans les gaines verticales d'ascenseur et les systèmes de chaînes porte-câbles de grues.

Pour quels équipements ce câble est-il conçu ?

Le câble est conçu pour les ascenseurs industriels, ponts roulants, portiques, grilles télescopiques, palans, portiques de levage, monte-charges et applications pendentif similaires en grands équipements, où le câble est plié de manière répétée entre un point d'attache fixe et un chariot mobile. La géométrie plate minimise la torsion, et la gaine élastomère supporte des millions de cycles de flexion. La construction selon norme européenne le rend prêt à l'export.

Que signifie concrètement « résistant froid/huile/eau/abrasion/flamme » pour ce câble ?

La gaine extérieure PE est formulée pour une résistance environnementale complète : (1) résistante au froid jusqu'à −40 °C sans fragilisation, critique pour les gaines industrielles non chauffées et les grues extérieures ; (2) résistante à l'huile contre les huiles hydrauliques et de lubrification courantes dans les salles des machines d'ascenseur ; (3) étanche contre les projections d'eau et la condensation ; (4) résistante à l'abrasion lors du déroulement/enroulement en chaîne porte-câbles ou suspensions autoportantes ; (5) ignifuge — le câble ne propage pas la flamme et s'éteint de lui-même dès que la source d'allumage est retirée.

Le câble peut-il être pré-câblé avec des connecteurs ?

Oui. La version standard inclut des borniers à vis verts de style Phoenix aux deux extrémités — l'interface standard de fait pour les armoires industrielles et les commandes d'ascenseur. Les terminaisons alternatives comprennent cosses à œillet (M3/M4/M5/M6/M8), cosses à fourche, embases mâles/femelles et connecteurs IDC pour montage direct sur circuit imprimé. Chaque conducteur est marqué individuellement selon plan pour la traçabilité sur site.

Quels essais sont réalisés sur le câble ?

Le câble est fabriqué selon la norme européenne. La résistance à la flamme suit la convention européenne pour câbles d'ascenseur (auto-extinguible). Sur chaque longueur finie, nous testons la continuité, la résistance d'isolement (≥ 100 MΩ à 500 V DC) et la traction du conducteur. Inspection avant expédition SGS disponible sur demande. Systèmes qualité IATF 16949 et ISO 9001.

Applications

Où est-il utilisé

01

Ascenseurs industriels passagers

02

Monte-charges & ascenseurs de fret

03

Ponts roulants

04

Portiques & grues Goliath

05

Grilles télescopiques & barrières

06

Palans de chantier

07

Monte-charges scène & théâtre

08

Monte-charges service éoliennes
