Faisceau LED automobile lampe de lecture/bouche d'aération avec fonction STOP intégrée — ensemble complet avec module interrupteur, connecteur et douille

Survolez les vignettes pour changer d'image

Ensemble complet LED lampe de lecture/bouche d'aération — vue principale

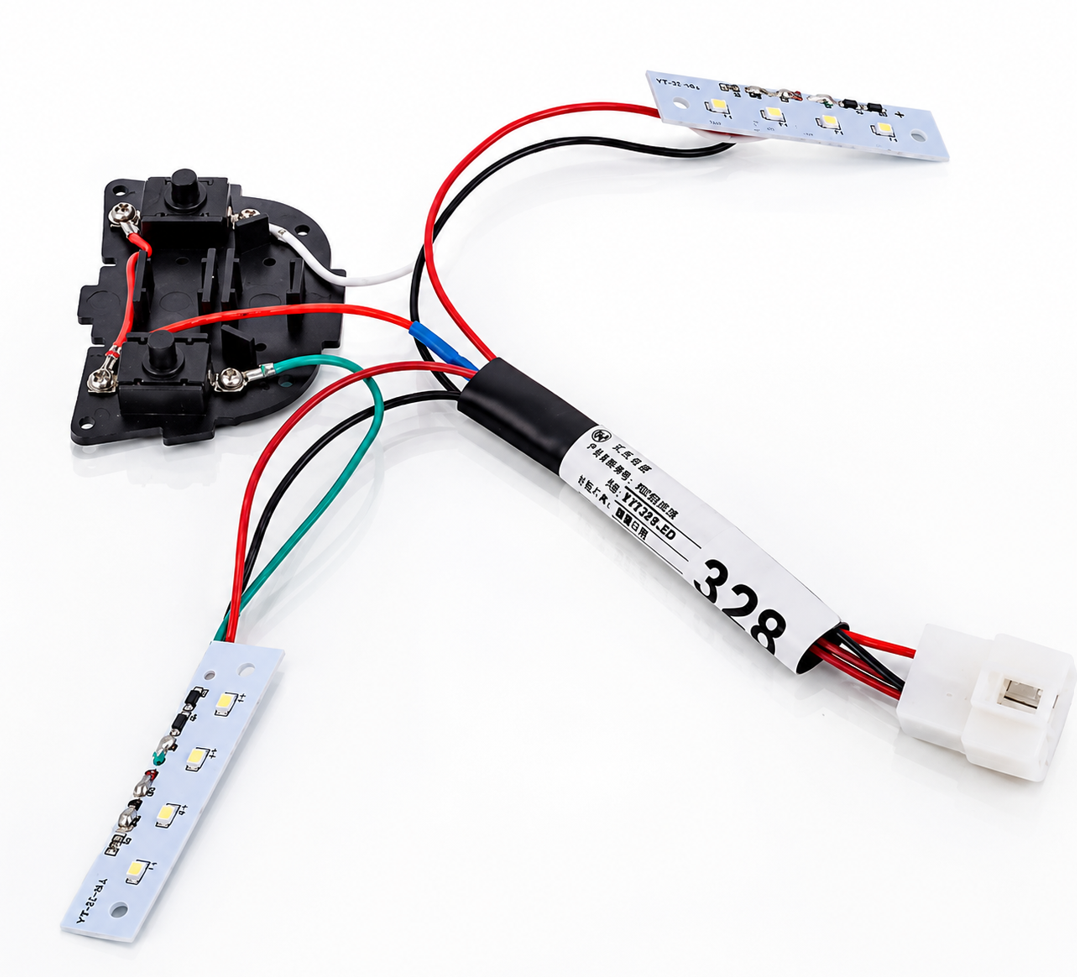

PCB LED + module interrupteur + connecteur — vue détaillée

AUTO-12 · Faisceau automobile

Faisceau LED automobile lampe de lecture/bouche d'aération avec connecteur à fonction STOP intégrée

Name: Faisceau LED automobile lampe de lecture/bouche d'aération avec connecteur à fonction STOP intégrée
Brand: Wire Harness Works
SKU: AUTO-12
Availability: InStock

Faisceau d'éclairage habitacle conçu sur mesure pour les lampes de lecture, lampes de carte et systèmes LED d'ambiance à bouche d'aération. Coupure de sécurité à fonction STOP intégrée, fabrication par sertissage à froid entièrement automatique, contacts cuivre, ignifuge V-0. Fabriqué selon le système qualité IATF 16949.

Fonction STOP IATF 16949 Ignifuge V-0 AMP/JST/Sumitomo

Gamme produit

Faisceau bouche d'aération automobile

Application

Lampe de lecture / lampe de carte / LED bouche d'aération

Fonction spéciale

Commande à fonction STOP intégrée

Kontaktmaterial

Cuivre

Tension nominale

12 V – 24 V DC

Procédé

Sertissage à froid · entièrement automatique

Options de connecteur

AMP · JST · Sumitomo

Qualitätssystem

IATF 16949 · ISO 9001

Demander un devis Chat sur WhatsApp

Coupure de sécurité fonction STOP · pour lampes habitacle (lecture/carte/bouche d'aération) · compatibilité AMP/JST/Sumitomo · devis sous 24 heures.

Description du produit

Conçu pour les systèmes d'éclairage LED d'habitacle

Ce faisceau LED automobile lampe de lecture à bouche d'aération est conçu pour les systèmes d'éclairage habitacle, avec commande à fonction STOP intégrée et performances de connexion électrique stables. L'ensemble faisceau supporte les applications lampes de carte LED, lampes de lecture et éclairage bouche d'aération dans les VL, véhicules utilitaires et systèmes d'habitacle automobile sur mesure.

Fabriqué avec une technologie de sertissage à froid entièrement automatique, le produit utilise des matériaux de contact cuivre de haute qualité pour assurer une excellente conductivité, durabilité et transmission de signal stable. Le faisceau est équipé d'une isolation ignifuge V-0 pour une sécurité accrue et une fiabilité à long terme.

Les options de connecteurs compatibles incluent AMP, JST, Sumitomo et des contacts adaptateurs sur mesure, pour satisfaire à diverses exigences des systèmes électriques automobiles. Fabriqué selon le système qualité IATF 16949 dans notre site de Shenzhen. Adapté aux lampes de lecture automobiles, lampes de carte véhicule, systèmes d'éclairage d'ambiance habitacle, éclairage bouche d'aération véhicule, ensembles de faisceaux automobiles et systèmes de connecteurs électriques véhicule. Envoyez votre plan pour un devis prêt à fabriquer sous 24 heures.

Caractéristiques clés

Pourquoi les OEM choisissent ce faisceau d'éclairage habitacle

Fonction STOP intégrée

Coupure de sécurité intégrée interrompt automatiquement l'alimentation en cas de surtension, court-circuit ou signal de porte ouverte — protège les modules LED contre les dommages électriques et prolonge la durée de vie.

Compatible PCB souple LED

Fonctionne aussi bien avec douilles rigides qu'avec modules PCB souples LED — s'adapte aux boîtiers fins de bouches d'aération, consoles de pavillon et luminaires d'ambiance décoratifs.

Sertissage à froid entièrement automatique

Fabrication commandée par ordinateur assure une force de contact constante à chaque connexion — élimine les erreurs manuelles, garantit l'uniformité d'un lot à l'autre à l'échelle.

Connecteurs de marque

Support standard pour les connecteurs AMP (TE Connectivity), JST et Sumitomo. Contacts adaptateurs sur mesure ajoutés selon plan.

Ignifuge V-0

L'isolation UL 94 V-0 s'auto-éteint en 10 secondes — satisfait à la classification de sécurité incendie la plus élevée pour le câblage habitacle.

Système qualité IATF 16949

Fabrication dans un site certifié IATF 16949 et ISO 9001 garantit une qualité constante — accepté pour l'exportation sur tous les marchés majeurs.

Spécifications complètes

Technische Parameter & Verpackungsvarianten

Gamme produit	Faisceau bouche d'aération automobile
Application	Lampe de lecture / lampe de carte / LED bouche d'aération / éclairage d'ambiance habitacle
Sonderfunktion	Commande à fonction STOP intégrée
Technologie de traitement	Sertissage à froid · entièrement automatique
Matériau de contact	Cuivre
Plage de section conducteur	0,35 mm² – 2,0 mm²
Tension de service	12 V – 24 V DC
Température de service	−40 °C à +140 °C
Classe ignifuge	UL 94 V-0 (auto-extinguible en 10 secondes)
Tenue en tension	Essai diélectrique par ensemble
Système qualité	IATF 16949, ISO 9001
Type de connecteur	AMP (TE Connectivity), JST, Sumitomo
Contacts adaptateurs sur mesure	Oui — ajoutés selon plan
Personnalisation	OEM & ODM supportés
Variante 1	PCB souple LED + gaine thermorétractable noire + interrupteur + gaine thermorétractable + adaptateur + connecteur AMP/JST/Sumitomo · 100 g
Variante 2	Douille de lampe + gaine thermorétractable noire + interrupteur + gaine thermorétractable + adaptateur + connecteur AMP/JST/Sumitomo · 100 g
Code de commande	AUTO-12
Quantité minimale de commande	10 pièces (échantillon) ; 500+ pièces (série)
Délai de livraison	7 – 15 jours (échantillon) ; 20 – 35 jours (série)

Questions fréquentes

FAQ pour acheteurs OEM

Q : Qu'est-ce que la fonction STOP de ce faisceau ?

R : La fonction STOP intégrée est une coupure de sécurité intégrée qui interrompt automatiquement l'alimentation de la lampe de lecture LED ou de la lampe à bouche d'aération lorsque des conditions telles que surtension, court-circuit ou signal de porte ouverte se produisent. Cela protège les modules LED contre les dommages électriques et prolonge leur durée de vie — particulièrement important pour l'éclairage habitacle à actionnement fréquent.

Q : Où ce faisceau est-il installé dans le véhicule ?

R : Ce faisceau s'installe dans l'habitacle — typiquement dans la console de pavillon (lampe de lecture/lampe de carte), dans les bouches d'aération du tableau de bord (éclairage d'ambiance LED) ou dans les lampes de lecture de garniture de porte. Compatible avec VL, véhicules utilitaires, camping-cars, bus et systèmes d'habitacle automobile sur mesure.

Q : Quelles marques de connecteurs supportez-vous ?

R : Nous supportons toutes les marques courantes de connecteurs y compris AMP (TE Connectivity), JST et Sumitomo en standard. Des contacts adaptateurs sur mesure peuvent être ajoutés selon plan. D'autres marques comme Molex, Yazaki, KET sont également disponibles — envoyez votre échantillon de faisceau existant pour la personnalisation.

Q : Dans quelle usine ce produit est-il fabriqué ?

R : Cette ligne de produits est fabriquée dans notre site certifié IATF 16949 et ISO 9001 à Shenzhen, avec classe ignifuge UL 94 V-0. Le système qualité couvre le sertissage à froid entièrement automatique, le test de continuité et l'essai diélectrique ainsi que le contrôle visuel final à 100 %.

Q : Quelles sont les deux variantes d'emballage proposées ?

R : Variante 1 : PCB souple LED + gaine thermorétractable noire + interrupteur + gaine thermorétractable + adaptateur + connecteur AMP/JST/Sumitomo. Variante 2 : douille de lampe + gaine thermorétractable noire + interrupteur + gaine thermorétractable + adaptateur + connecteur AMP/JST/Sumitomo. Les deux 100 g, selon que vous ayez besoin du montage PCB souple ou douille. Configurations sur mesure disponibles.
