Connecteur faisceau module de commande LED automobile — connecteur étanche gris avec ensemble câble contact pour systèmes de feux de signalisation

Survolez les vignettes pour changer d'image

Connecteur étanche commande LED — vue principale

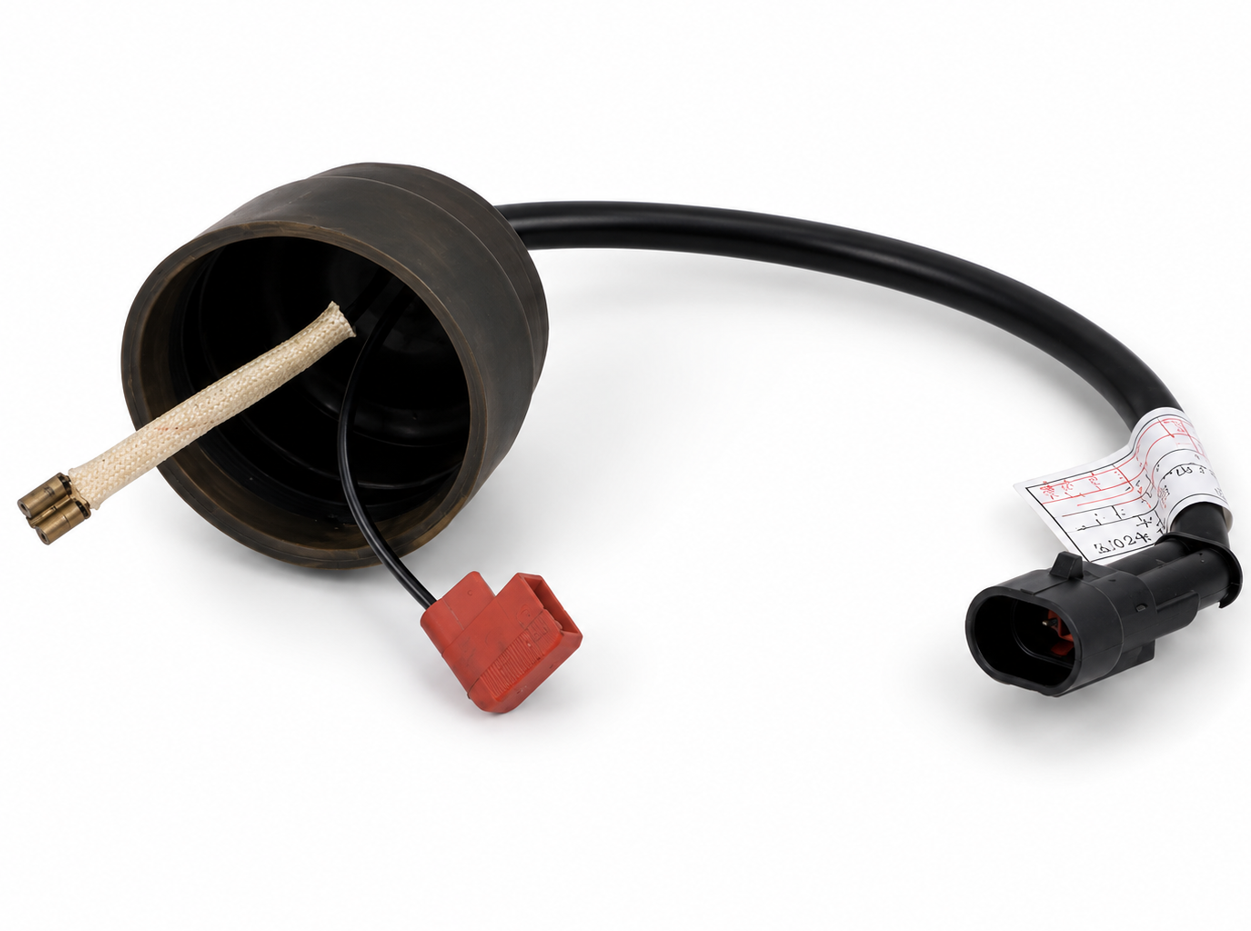

Ensemble connecteur module de commande LED avec joint caoutchouc — variante 2

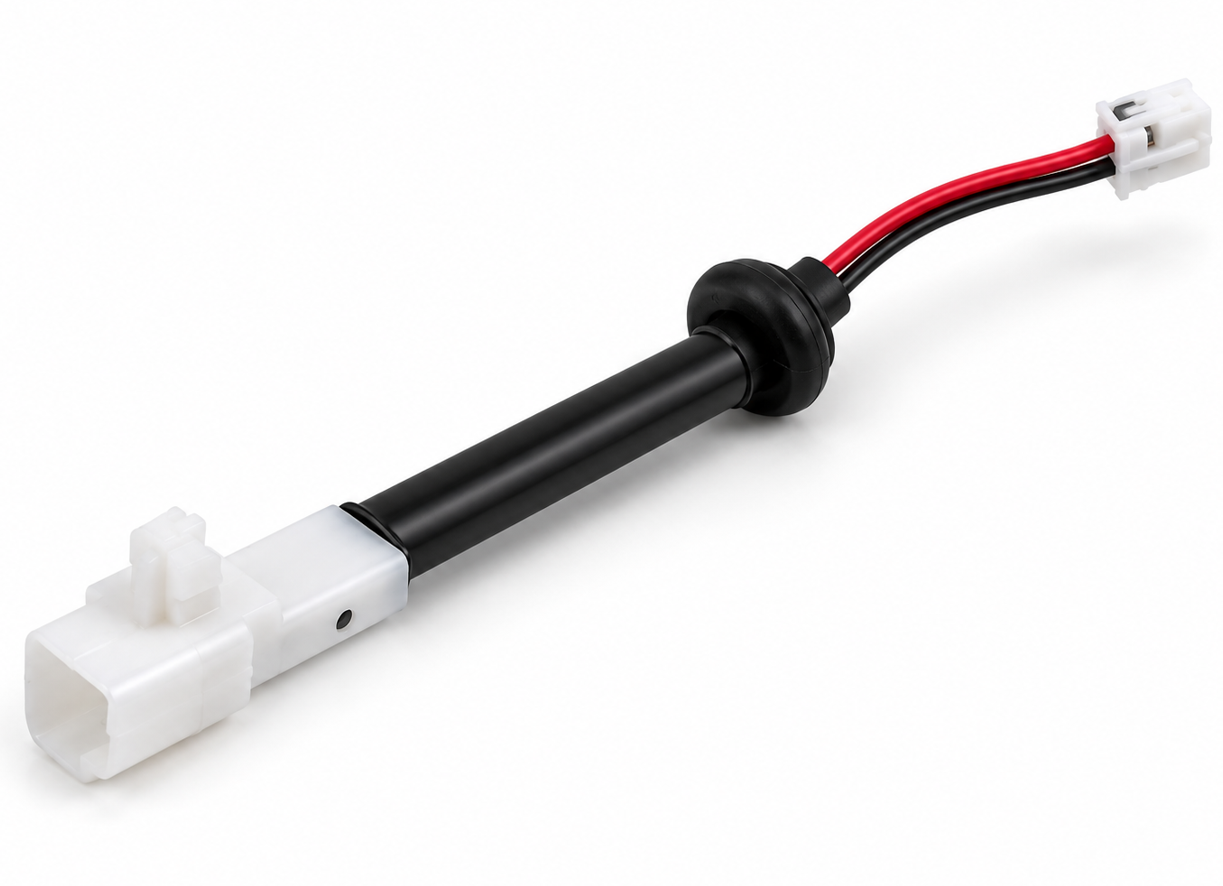

Connecteur module de commande LED avec protection gaine thermorétractable — variante 3

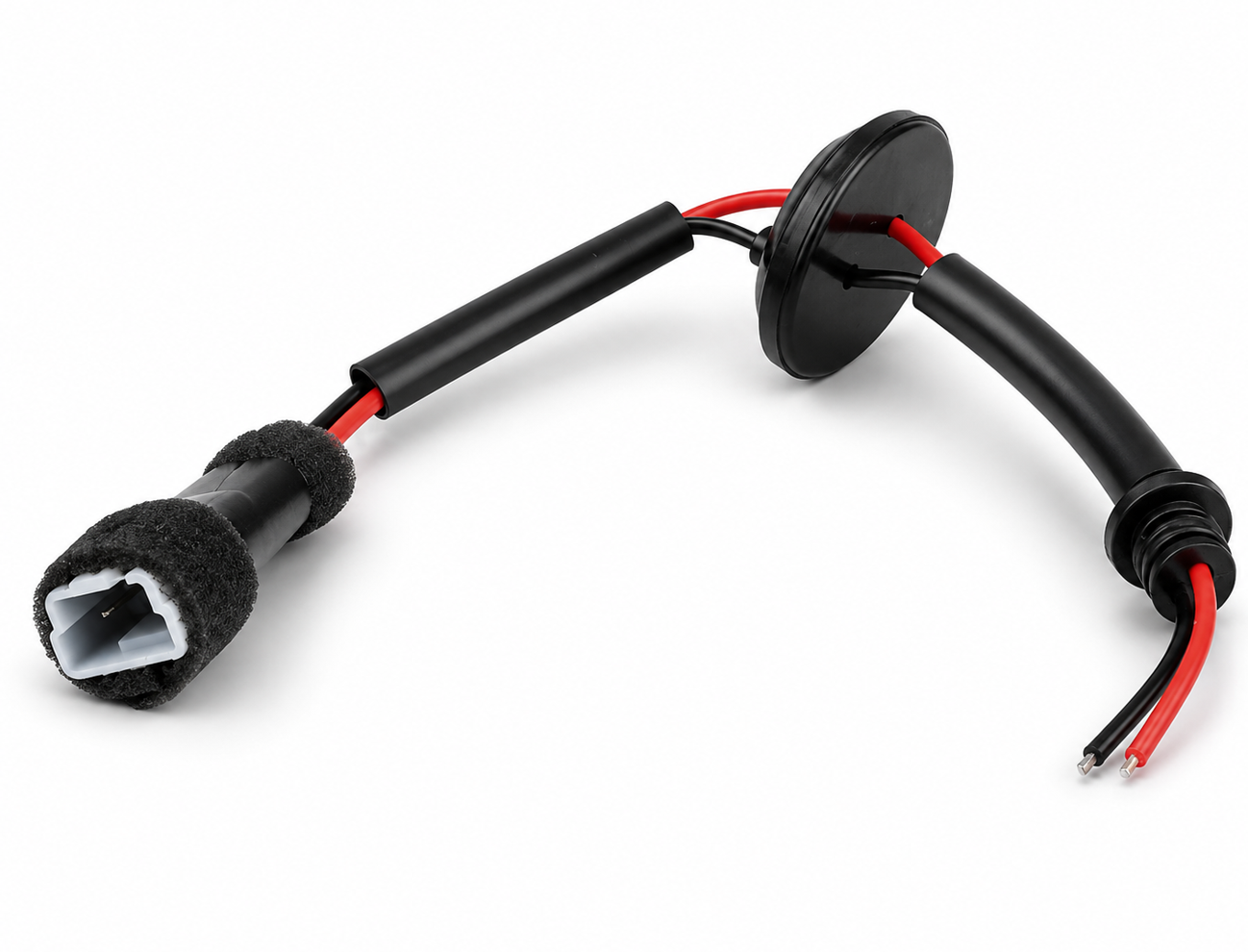

Connecteur module de commande LED avec mousse protectrice — variante 4

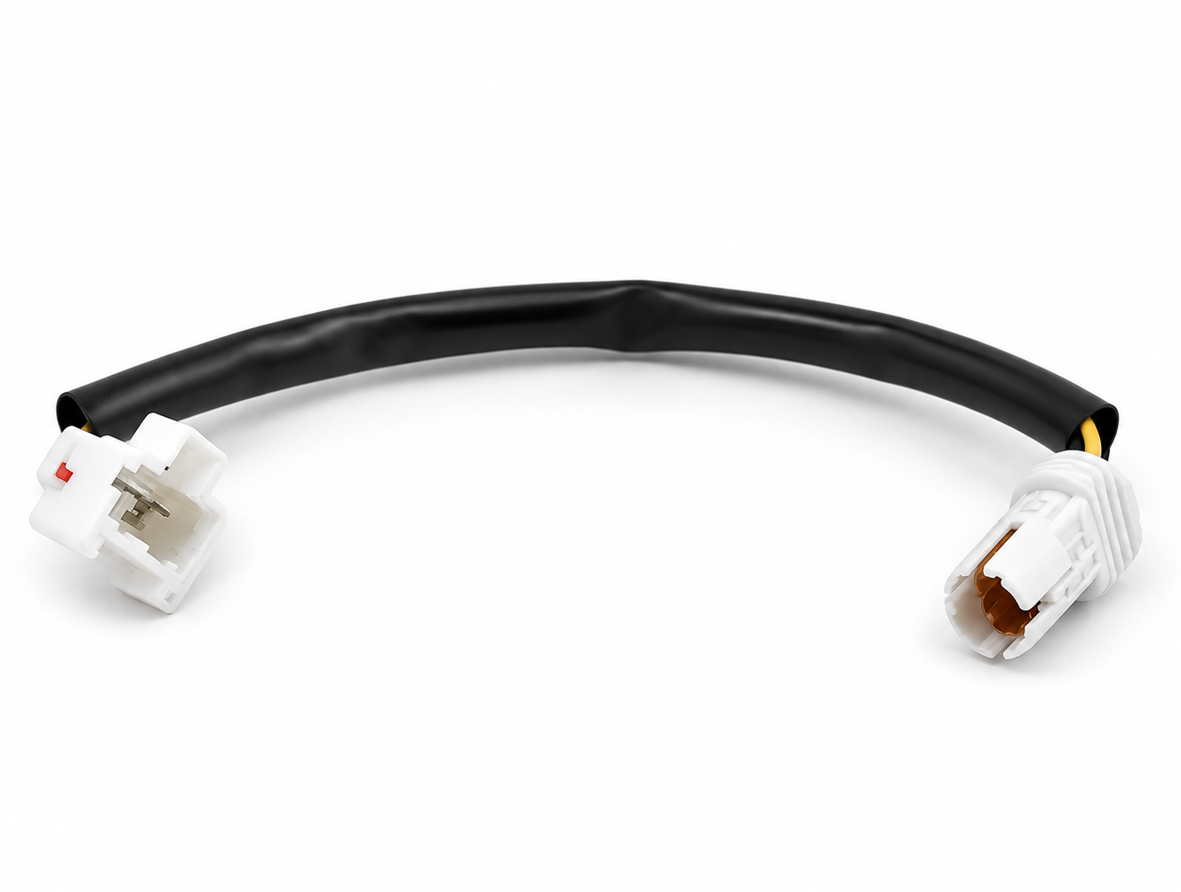

Douille module de commande LED avec connecteur AMP — variante 5

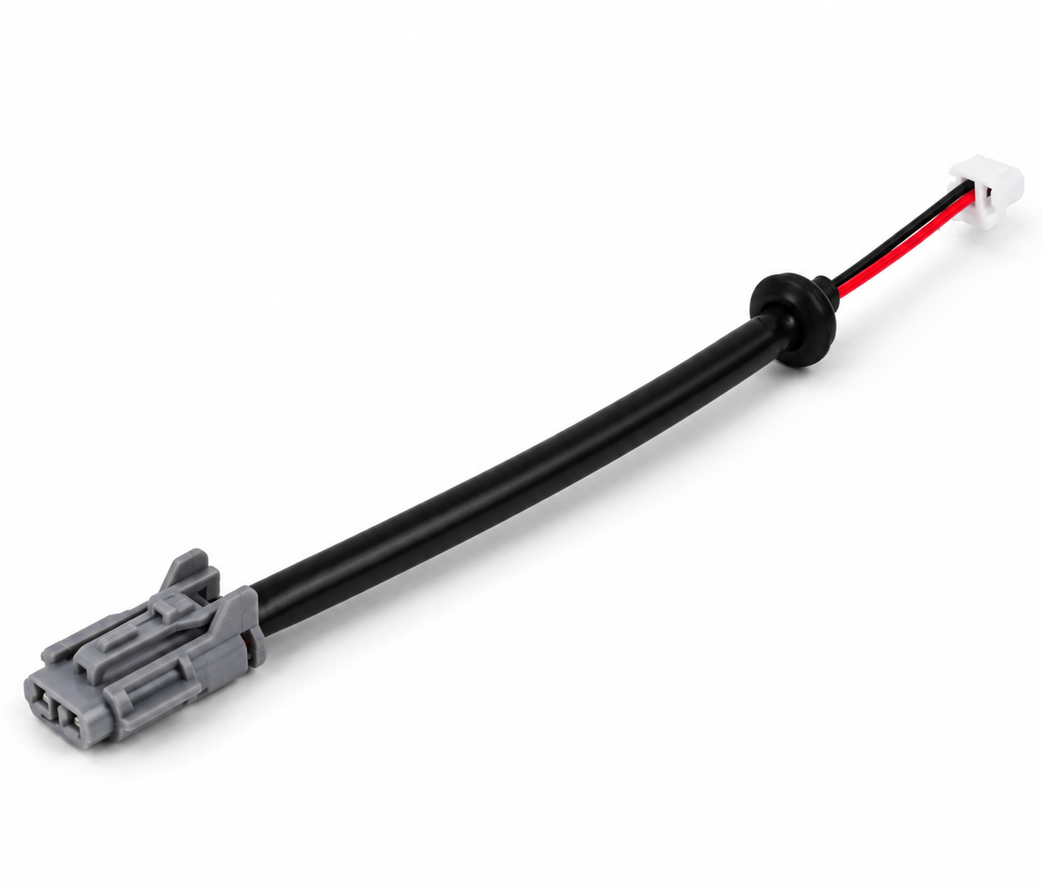

Douille module de commande LED avec connecteur JST — variante 6

Ensemble connecteur Sumitomo module de commande LED — variante 7

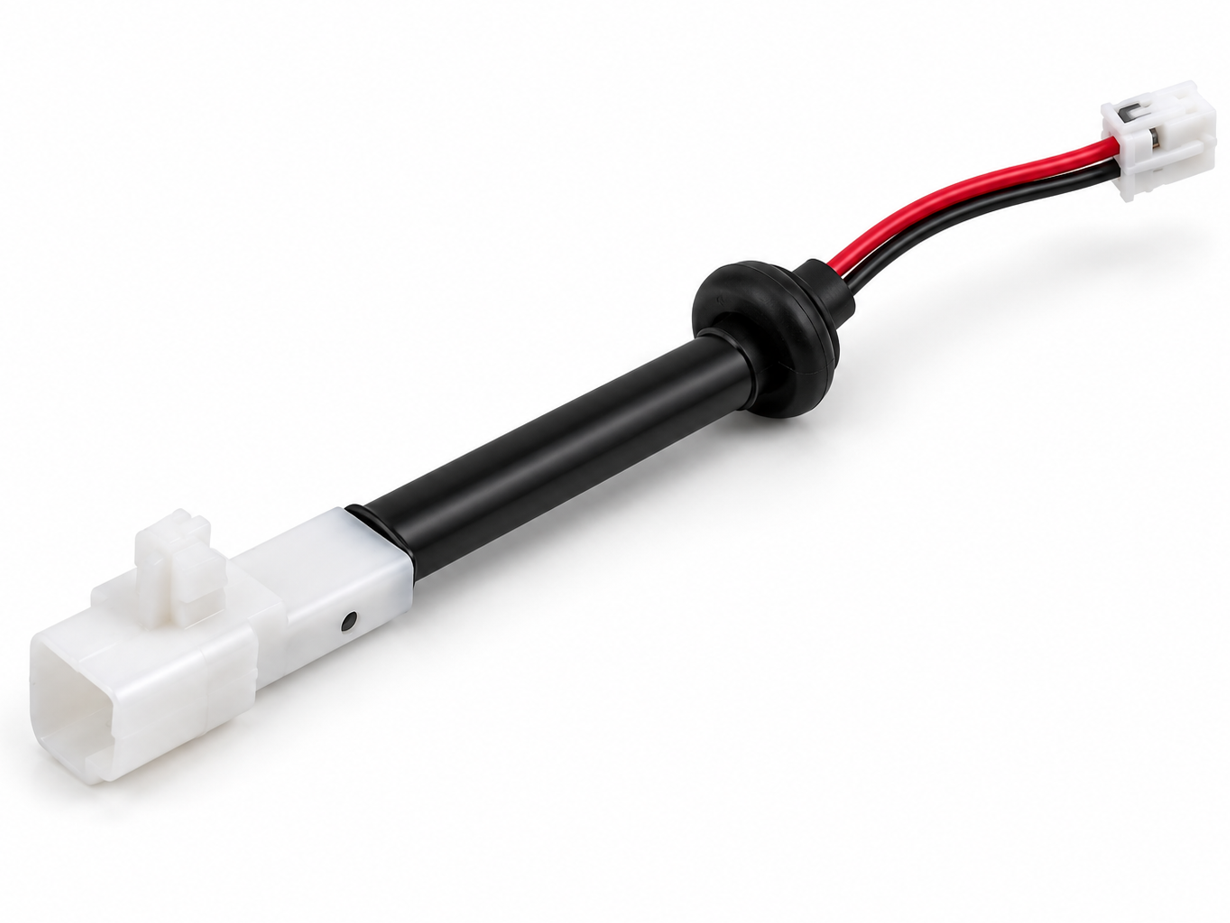

Ensemble module de commande LED avec pack de protection complet — variante 8

AUTO-09 · Faisceau automobile

Ensemble faisceau module de commande LED automobile pour clignotants, antibrouillards, recul, stop & feux de position

Name: Ensemble faisceau module de commande LED automobile pour clignotants, antibrouillards, recul, stop & feux de position
Brand: Wire Harness Works
SKU: AUTO-09
Availability: InStock

Faisceau module de commande LED par sertissage à froid entièrement automatique pour toute la gamme des feux de signalisation véhicule. Supporte les connecteurs AMP / JST / Sumitomo avec joint caoutchouc, protection gaine thermorétractable et construction câble étanche. Ignifuge V-0, fabriqué selon le système qualité IATF 16949.

Contacts cuivre IATF 16949 Ignifuge V-0 AMP/JST/Sumitomo

Gamme produit

Gamme feux de signalisation automobile

Types d'éclairage

Clignotant / antibrouillard / recul / stop / position

Tension nominale

12 V – 24 V DC

Kontaktmaterial

Cuivre

Options de connecteur

AMP · JST · Sumitomo

Protection

Joint caoutchouc · gaine thermorétractable · mousse

Procédé

Sertissage à froid · entièrement automatique

Qualitätssystem

IATF 16949 · ISO 9001

Demander un devis Chat sur WhatsApp

Système qualité IATF 16949 · sertissage à froid entièrement automatique · supporte 6 variantes d'emballage avec joint caoutchouc, gaine thermorétractable, mousse protectrice · devis sous 24 heures.

Description du produit

Faisceau module de commande LED complet pour feux de signalisation véhicule

Cet ensemble faisceau module de commande LED automobile est conçu pour toute la gamme des systèmes d'éclairage véhicule, y compris clignotants, antibrouillards, feux de recul, stop et position. Fabriqué avec une technologie de sertissage à froid entièrement automatique, le faisceau offre une conductivité électrique stable, une protection ignifuge et des connexions de contact fiables pour les applications automobiles.

Le faisceau supporte les types de connecteurs sur mesure y compris contacts AMP, JST et Sumitomo, avec joints caoutchouc, gaine thermorétractable, mousse protectrice et protection câble étanche en option. Fabriquée selon le système qualité IATF 16949 avec isolation ignifuge UL 94 V-0, la ligne de produits satisfait aux normes de sécurité et d'émission tant pour le marché intérieur que pour l'exportation.

Adapté aux clignotants, antibrouillards, feux de recul, stop, position, modules de commande LED, systèmes d'éclairage automobile et véhicules électriques. Six variantes d'emballage disponibles — chacune avec une combinaison différente de joint caoutchouc, gaine thermorétractable, mousse protectrice et marque de connecteur. Envoyez votre plan ou échantillon pour un devis prêt à fabriquer sous 24 heures.

Caractéristiques clés

Pourquoi les OEM choisissent cet ensemble module de commande LED

Sertissage à froid entièrement automatique

Des équipements de sertissage à froid commandés par ordinateur fournissent une force de contact constante à chaque connexion — éliminent les erreurs manuelles et assurent l'uniformité d'un lot à l'autre.

Contacts cuivre pur

Les contacts cuivre fournissent une conductivité maximale et résistent à l'oxydation — assurent une transmission de signal stable pour les 5 fonctions d'éclairage sur toute la durée de vie du faisceau.

Système qualité IATF 16949

Fabrication dans un site certifié IATF 16949 et ISO 9001 garantit une qualité constante tant pour les marchés intérieurs que pour l'exportation — accepté mondialement.

3 options de marques de connecteurs

Support standard pour les connecteurs AMP (TE Connectivity), JST et Sumitomo. Accouplement sur mesure à n'importe quelle autre marque disponible selon plan.

Protection multicouche

Joints caoutchouc pour étanchéité · gaine thermorétractable pour protection contre l'humidité et l'abrasion · mousse protectrice pour amortissement des vibrations. Toute combinaison selon l'environnement.

Support d'éclairage 5-en-1

Un seul faisceau supporte clignotants, antibrouillards, recul, stop ET feux de position — simplifie le stockage OEM et réduit l'effort de montage en ligne de production.

Spécifications complètes

Technische Parameter & Verpackungsvarianten

Nom du produit	Faisceau LED automobile
Gamme produit	Gamme feux de signalisation automobile
Application	Systèmes d'éclairage véhicule
Types d'éclairage supportés	Clignotant / antibrouillard / recul / stop / feux de position
Procédé de fabrication	Sertissage à froid · entièrement automatique · sur mesure
Matériau de contact	Cuivre
Plage de section conducteur	0,35 mm² – 2,0 mm²
Tension de service	12 V – 24 V DC
Température de service	−40 °C à +140 °C
Classe ignifuge	UL 94 V-0 (auto-extinguible en 10 secondes)
Tenue en tension	Essai diélectrique par ensemble
Type de connecteur	AMP (TE Connectivity), JST, Sumitomo
Schutz-Optionen	Joint caoutchouc, gaine thermorétractable (noire), mousse protectrice, gaine étanche
Personnalisation	Oui — OEM & ODM supportés
Système qualité	IATF 16949, ISO 9001
Variante 1	Câble connecteur avec manchon de contact & joint caoutchouc · 100 g
Variante 2	Connecteur avec manchon de contact & gaine thermorétractable noire · 100 g
Variante 3	Câble connecteur avec mousse protectrice & joint caoutchouc · 100 g
Variante 4	Câble connecteur avec manchon de contact & joint caoutchouc · 100 g
Variante 5	Douille de lampe + joint caoutchouc + connecteur de câble + gaine thermorétractable + AMP/JST/Sumitomo + tube de protection · 100 g
Variante 6	Douille de lampe + joint caoutchouc + gaine thermorétractable + connecteur AMP/JST/Sumitomo · 100 g
Code de commande	AUTO-09
Quantité minimale de commande	10 pièces (échantillon) ; 500+ pièces (série)
Délai de livraison	7 – 15 jours (échantillon) ; 20 – 35 jours (série)

Questions fréquentes

FAQ pour acheteurs OEM

Q : Avec quels systèmes d'éclairage ce faisceau est-il compatible ?

R : Ce faisceau de module de commande LED est conçu pour toute la gamme des feux de signalisation véhicule : clignotants, antibrouillards, feux de recul, stop et feux de position. Fonctionne aussi bien avec les plateformes automobiles traditionnelles qu'avec les véhicules électriques (VE/NEV).

Q : Quelles marques de connecteurs supportez-vous ?

R : Nous supportons toutes les marques courantes de connecteurs y compris AMP (TE Connectivity), JST et Sumitomo en standard. D'autres marques comme Molex, Yazaki, KET et JAE sont également disponibles selon plan — l'accouplement sur mesure à votre faisceau véhicule existant est inclus.

Q : Quelles options de protection sont disponibles ?

R : Plusieurs couches de protection sont disponibles : joints caoutchouc pour étanchéité, gaine thermorétractable (noire) pour protection contre l'humidité et l'abrasion, mousse protectrice pour amortissement des vibrations ainsi que gaine annelée ou tressée pour protection complète de l'ensemble. Toute combinaison selon l'environnement d'installation.

Q : Dans quelle usine ce produit est-il fabriqué ?

R : Cette ligne de produits est fabriquée dans notre site certifié IATF 16949 et ISO 9001 à Shenzhen, avec classe ignifuge UL 94 V-0. Le système qualité couvre le sertissage à froid automatique, le test de continuité et l'essai diélectrique ainsi que le contrôle visuel final à 100 %.

Q : Quels sont le MOQ et le délai ?

R : Le MOQ échantillon est de 10 pièces avec un délai de 7–15 jours. Le MOQ série est de 500+ pièces avec un délai de 20–35 jours. La personnalisation OEM/ODM est incluse dans notre offre standard.
