Faisceau feu arrière LED automobile à PCB souple avec douille intégrée — vue principale avec module matrice LED et ensemble feu rond LED

Survolez les vignettes pour changer d'image

Matrice LED + feu rond LED — vue principale

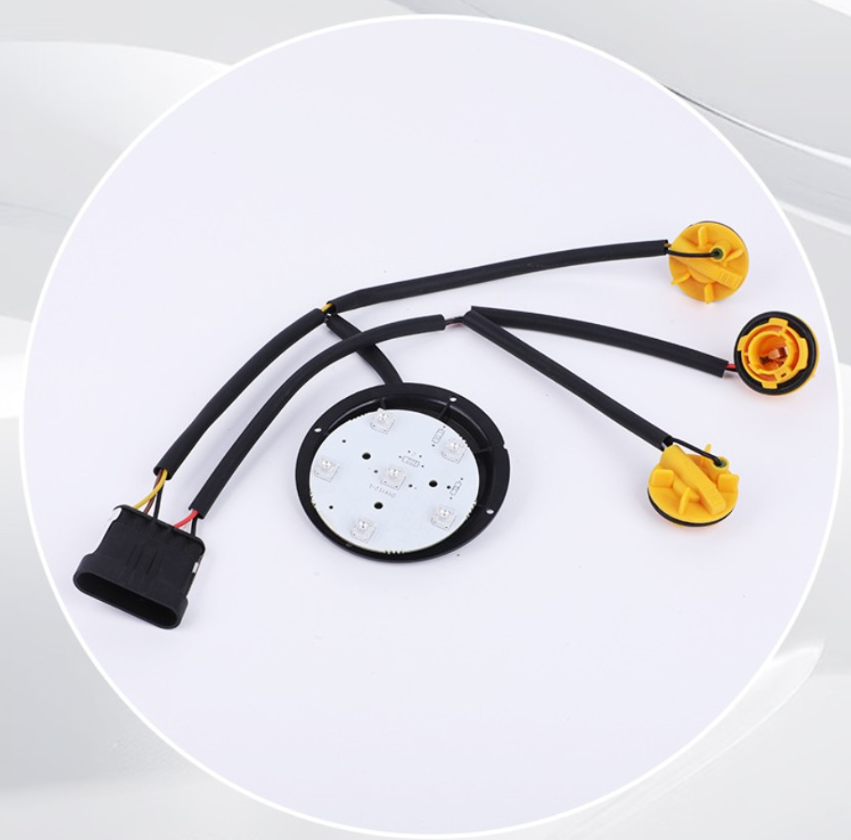

Ensemble complet feu arrière LED avec 3 douilles de lampe

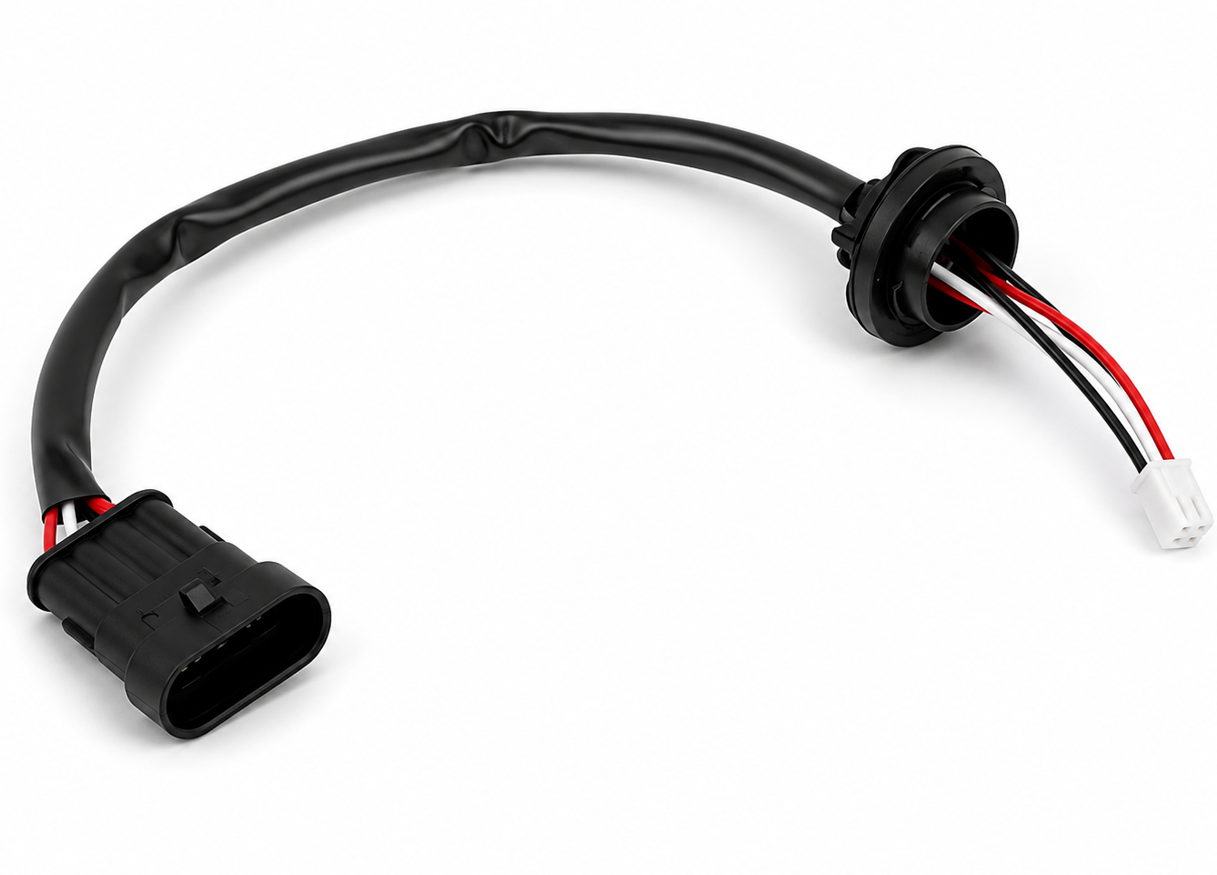

Connecteur étanche avec variante douille de lampe

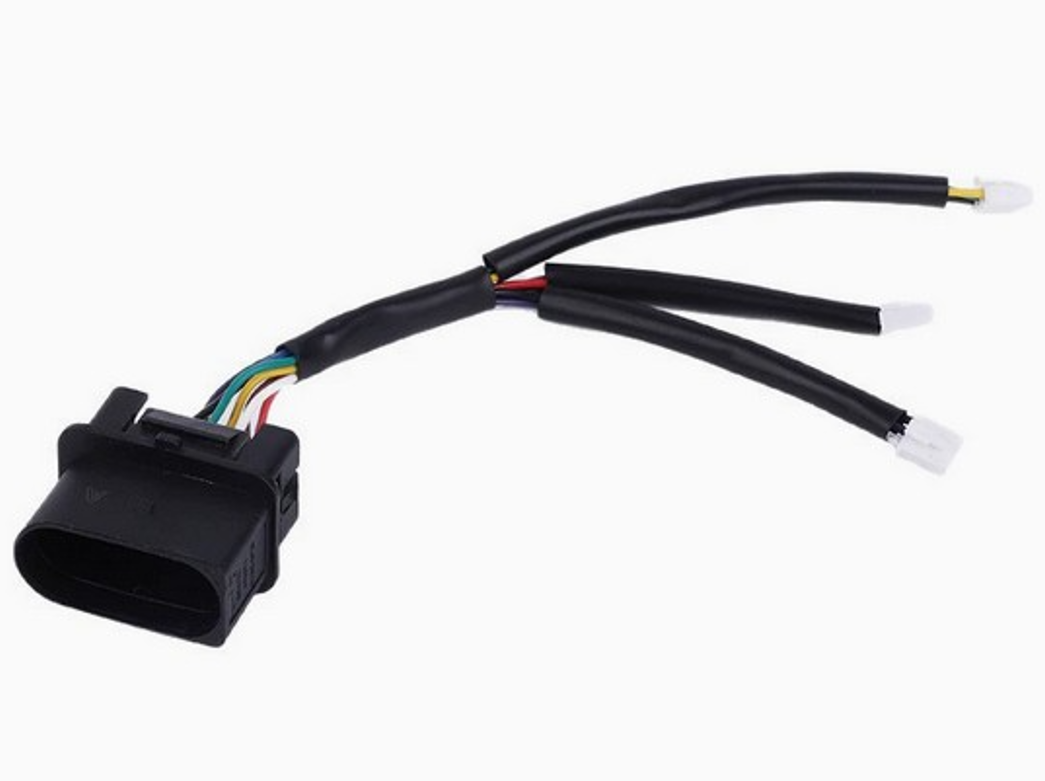

Connecteur multi-broches avec 3 câbles de sortie en dérivation

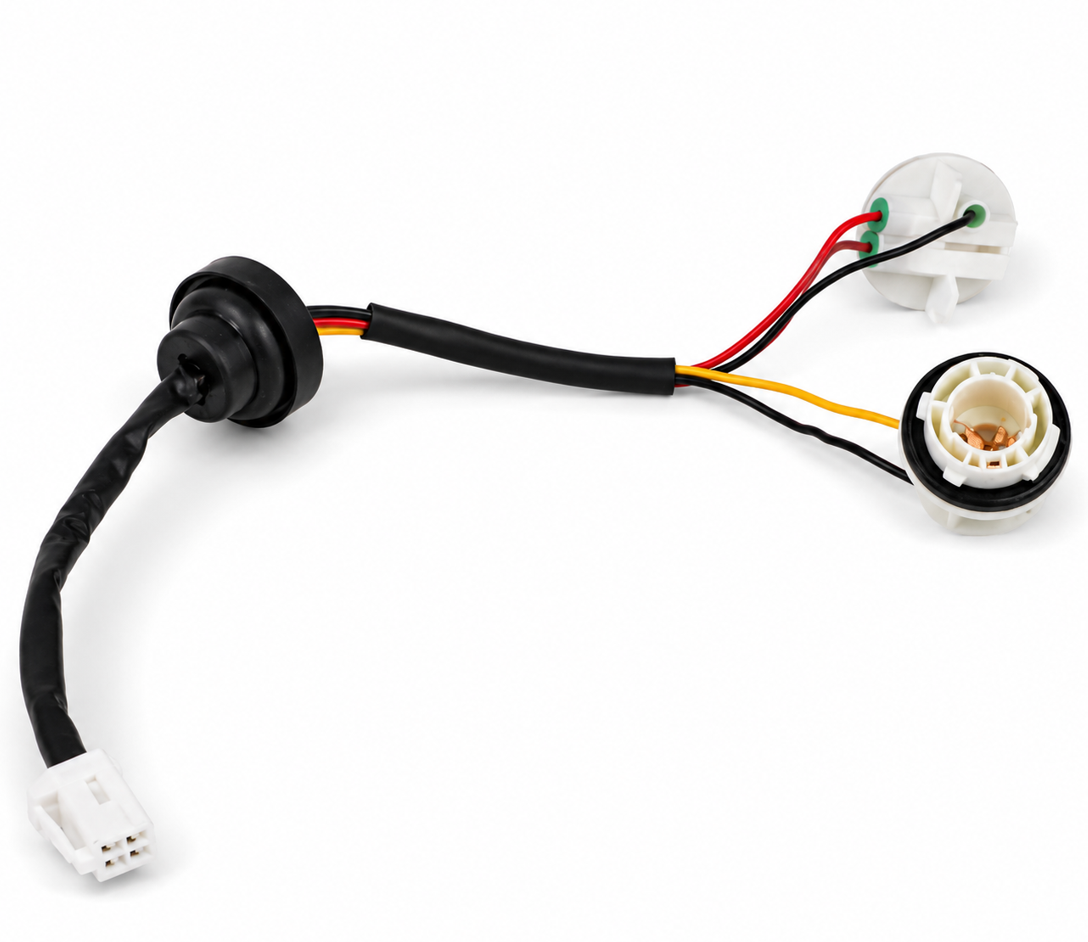

Configuration double douille de lampe pour feux arrière

AUTO-10 · Faisceau automobile

Faisceau LED automobile pour feux antibrouillard, recul & stop avec douille à PCB souple et connecteur feu arrière

Name: Faisceau LED automobile pour feux antibrouillard, recul & stop avec douille à PCB souple et connecteur d'alimentation feu arrière
Brand: Wire Harness Works
SKU: AUTO-10
Availability: InStock

Faisceau LED conçu sur mesure pour les systèmes de feux antibrouillard, feux de recul, feux stop et feux arrière. Module LED à PCB souple intégré (FPC) avec connecteur de douille de lampe offre une transmission stable de puissance et de signal. Ignifuge V-0, fabriqué selon le système qualité IATF 16949.

PCB souple LED IATF 16949 Ignifuge V-0 Douille de lampe

Gamme produit

Combo module commande LED + douille

Application

Antibrouillard / recul / stop / feu arrière

Type de circuit imprimé

Circuit imprimé flexible (FPC)

Type de connecteur

Connecteur de douille de lampe

Kontaktmaterial

Cuivre

Tension nominale

12 V – 24 V DC

Procédé

Sur mesure · entièrement automatique

Qualitätssystem

IATF 16949 · ISO 9001

Demander un devis Chat sur WhatsApp

Système qualité IATF 16949 · module LED à PCB souple intégré · fonctionne pour antibrouillard/recul/stop/feux arrière · devis sous 24 heures.

Description du produit

Conçu pour les systèmes de feux arrière LED & feux de signalisation

Ce faisceau LED automobile est conçu pour les systèmes de feux antibrouillard, feux de recul, feux stop et feux arrière. Avec une douille de lampe durable, un PCB souple LED (FPC) intégré et une connexion d'alimentation stable, le faisceau assure des performances électriques fiables pour les applications d'éclairage automobile.

Le module LED à PCB souple intégré est un substrat de circuit imprimé flexible qui peut épouser des boîtiers de feux arrière incurvés ou compacts — idéal pour les designs de feux arrière fins modernes où les PCB rigides ne rentrent pas. Combiné aux connecteurs de douille de lampe et aux joints caoutchouc, le faisceau offre une performance lumineuse de qualité OEM avec flexibilité d'installation.

Fabriqué avec des contacts cuivre de haute qualité et une isolation PVC, le faisceau supporte les solutions d'éclairage automobile OEM et sur mesure. Fabriqué selon le système qualité IATF 16949 avec isolation ignifuge V-0 dans notre site de Shenzhen. Adapté aux systèmes de feux antibrouillard, feux de recul, feux stop, feux arrière, modules LED à PCB souple, connecteurs de douille de lampe automobile et systèmes d'alimentation d'éclairage véhicule. Envoyez votre plan ou échantillon pour un devis prêt à fabriquer sous 24 heures.

Caractéristiques clés

Pourquoi les OEM choisissent ce faisceau de feu arrière LED

PCB souple LED intégré

Substrat polyimide de circuit imprimé flexible épouse les boîtiers de feux arrière incurvés ou compacts — offre la pleine fonctionnalité d'éclairage avec une épaisseur minimale dans les designs de feux arrière fins modernes.

Support d'éclairage 4-en-1

Un seul faisceau dessert les circuits antibrouillard, recul, stop et feux arrière — simplifie le stockage OEM et réduit l'effort de montage en ligne de production.

Système qualité IATF 16949

Fabrication dans un site certifié IATF 16949 et ISO 9001 — garantit une qualité constante pour les exigences du marché intérieur et de l'exportation mondiale.

Ignifuge UL 94 V-0

L'isolation PVC s'auto-éteint en 10 secondes — satisfait à la classification de sécurité incendie la plus élevée pour le câblage automobile.

Douille de lampe étanche

Douille à joint caoutchouc offre une protection étanche certifiée IP — résiste de manière fiable à la pluie, à la neige, aux éclaboussures routières et à la condensation des feux arrière.

Personnalisation OEM/ODM complète

Nombre de LED, couleur de LED (rouge/jaune/blanc), luminosité, forme du PCB, marque de connecteur (AMP/JST/Sumitomo/KET) et longueur de câble — tout sur mesure selon votre plan.

Spécifications complètes

Paramètres techniques

Nom du produit	Faisceau LED automobile
Gamme produit	Câble combo module commande LED + douille
Application	Antibrouillard / recul / stop / feu arrière
Type de connecteur	Connecteur de douille de lampe
Type de circuit imprimé	Circuit imprimé flexible (Flexible Printed Circuit / FPC)
Caractéristique	Transmission de puissance stable
Procédé de fabrication	Kundenspezifisch · vollautomatisch
Matériau de contact	Cuivre
Matériau d'isolation	PVC (polychlorure de vinyle)
Plage de section conducteur	0,35 mm² – 2,0 mm²
Tension de service	12 V – 24 V DC
Température de service	−40 °C à +140 °C
Classe ignifuge	UL 94 V-0 (auto-extinguible en 10 secondes)
Tenue en tension	Essai diélectrique par ensemble
Système qualité	IATF 16949, ISO 9001
Personnalisation	Oui — OEM & ODM supportés
Marques de connecteur compatibles	AMP (TE Connectivity), JST, Sumitomo, KET, Molex, Yazaki
Verpackungsgewicht	200 g par unité
Code de commande	AUTO-10
Quantité minimale de commande	10 pièces (échantillon) ; 500+ pièces (série)
Délai de livraison	7 – 15 jours (échantillon) ; 20 – 35 jours (série)

Questions fréquentes

FAQ pour acheteurs OEM

Q : Qu'est-ce qu'un circuit imprimé flexible (FPC) dans ce faisceau ?

R : Le circuit imprimé flexible (Flexible Printed Circuit, ou FPC) est un substrat polyimide fin qui peut épouser des boîtiers de feux arrière incurvés ou compacts, là où les circuits imprimés rigides ne rentrent pas. Le PCB flexible LED intégré offre la pleine fonctionnalité d'éclairage avec une épaisseur minimale — idéal pour les designs de feux arrière fins modernes.

Q : Avec quels systèmes d'éclairage ce faisceau est-il compatible ?

R : Ce faisceau LED est conçu pour les systèmes de feux antibrouillard, feux de recul, feux stop et feux arrière. Compatible aussi bien avec les plateformes automobiles traditionnelles qu'avec les véhicules électriques (VE/NEV). Fonctionne avec les interfaces de douille de lampe standard.

Q : La douille de lampe est-elle étanche ?

R : Oui. La douille de lampe contient des joints caoutchouc qui offrent une protection étanche certifiée IP pour les usages extérieurs automobiles. Combiné à l'isolation PVC et à la gaine de protection, le faisceau résiste de manière fiable à la pluie, à la neige, aux éclaboussures routières et à la condensation des feux arrière.

Q : Dans quelle usine ce produit est-il fabriqué ?

R : Cette ligne de produits est fabriquée dans notre site certifié IATF 16949 et ISO 9001 à Shenzhen. Classe ignifuge UL 94 V-0 pour la sécurité et la résistance au feu. Le système qualité couvre le sertissage à froid, le test de continuité et l'essai diélectrique ainsi que le contrôle visuel final à 100 %.

Q : Pouvez-vous personnaliser le design du circuit imprimé flexible ?

R : Oui. Nous supportons une personnalisation complète du layout du circuit imprimé flexible y compris nombre de LED, couleur de LED (rouge/jaune/blanc), luminosité, motif et forme globale du PCB adaptée à votre boîtier de feu arrière. Envoyez votre plan ou échantillon pour un devis prêt à fabriquer sous 24 heures.
