Câble adaptateur de borne électrique pour bouche d'aération et éclairage de siège automobile — bobine de faisceau bifilaire rouge-noir avec plusieurs sous-connecteurs

Survolez les vignettes pour changer d'image

Bobine de faisceau bifilaire — vue principale

Câble adaptateur avec gaine annelée — version A

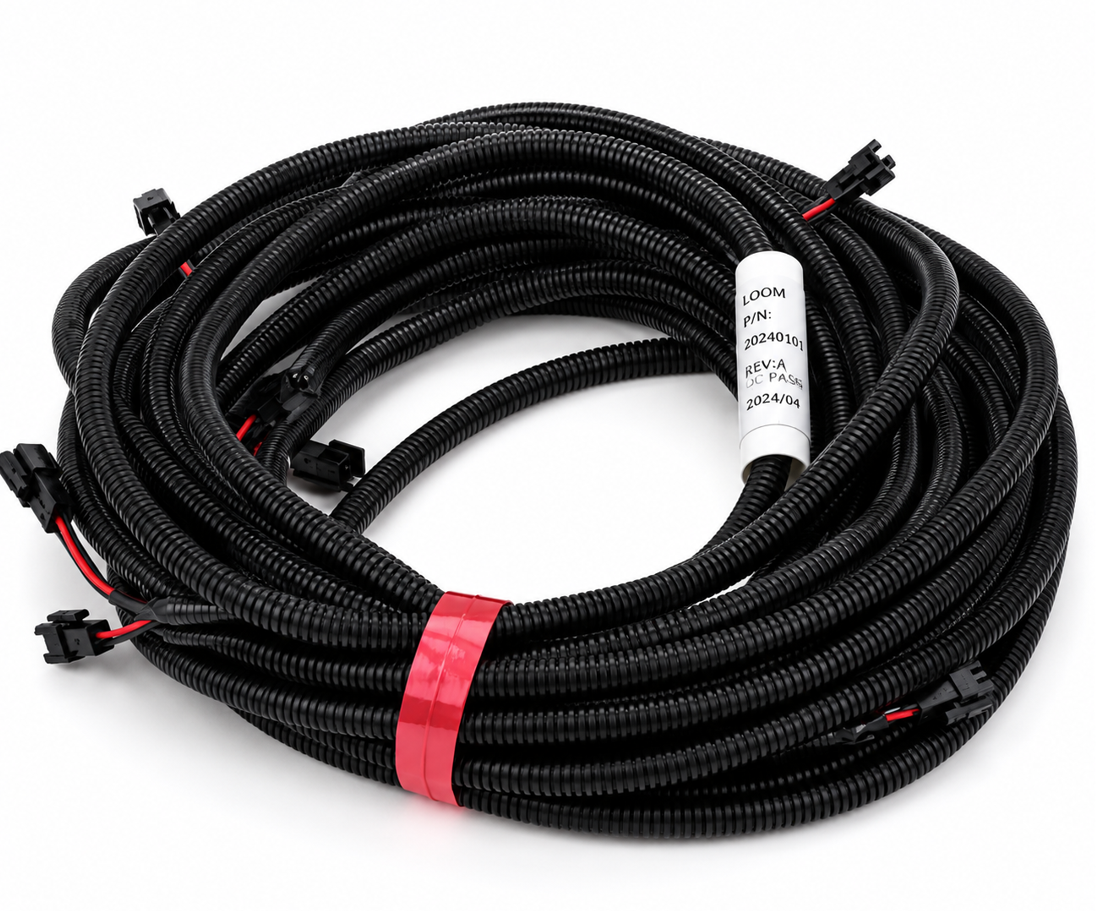

Câble adaptateur avec gaine annelée — version B

AUTO-05 · Faisceau automobile

Câble adaptateur de borne électrique pour applications bouche d'aération & éclairage de siège

Name: Câble adaptateur de borne électrique pour bouche d'aération & éclairage de siège avec connecteurs AMP/JST/Sumitomo/KET
Brand: Wire Harness Works
SKU: AUTO-05
Availability: InStock

Faisceau adaptateur de contact conçu sur mesure pour circuits d'éclairage bouche d'aération et siège automobile. Fil de soudage cuivre pur avec gaine annelée ou tresse — prend en charge les connecteurs AMP, JST, Sumitomo, KET ainsi que l'option interface USB. Ignifuge V-0, fabriqué selon le système qualité IATF 16949.

Cuivre pur Fil de soudage Ignifuge V-0 IATF 16949

Gamme produit

Faisceau bouche d'aération avec gaine annelée

Tension nominale

12 V – 24 V DC

Section conducteur

0,35 – 2,0 mm²

Conducteur

Fil de soudage cuivre pur

Procédé

Entièrement automatique

Options de connecteur

AMP · JST · Sumitomo · KET · USB

Options de gaine

Gaine annelée ou tresse

Qualitätssystem

IATF 16949 · ISO 9001

Demander un devis Chat sur WhatsApp

Système qualité IATF 16949 · ignifuge V-0 · options connecteurs AMP / JST / Sumitomo / KET / USB · devis sous 24 heures.

Description du produit

Conçu pour les circuits d'éclairage bouche d'aération & siège automobile

Le câble adaptateur de borne électrique est un faisceau entièrement automatique, piloté par plan pour les circuits d'éclairage habitacle automobile — spécialement pour l'éclairage d'ambiance des bouches d'aération, l'éclairage de siège et les modules LED décoratifs. Fabriqué avec un fil de soudage cuivre pur pour une intégrité de signal maximale, ce faisceau satisfait aux normes électriques et de sécurité automobiles les plus exigeantes.

Trois configurations sont disponibles : (1) gaine annelée avec connecteurs AMP/JST/Sumitomo/KET, (2) gaine annelée avec les mêmes connecteurs plus interface USB et (3) tresse avec connecteurs AMP/JST/Sumitomo/KET. La variante tresse offre une flexibilité supérieure pour les cheminements étroits ; la version gaine annelée fournit une meilleure protection à l'abrasion et aux chocs.

Chaque faisceau est fabriqué sur des lignes entièrement automatiques dans notre site IATF 16949 de Shenzhen — section conducteur 0,35 à 2,0 mm², température de service −40 °C à +140 °C, isolation ignifuge UL 94 V-0. Envoyez votre plan ou échantillon pour un devis prêt à fabriquer sous 24 heures.

Caractéristiques clés

Pourquoi les OEM choisissent ce câble adaptateur

Fil de soudage cuivre pur

Conducteur cuivre pur de qualité soudage — conductivité supérieure, faible résistance et intégrité de soudure fiable aux connexions de contact.

Système qualité IATF 16949

Fabrication dans un site certifié IATF 16949 et ISO 9001 garantit une qualité documentée pour les marchés nord-américains et d'exportation mondiaux.

Ignifuge UL 94 V-0

L'isolation s'auto-éteint en 10 secondes — satisfait à la classification ignifuge la plus élevée pour le câblage habitacle automobile.

3 configurations de gaine

Gaine annelée (haute protection aux chocs), gaine annelée + interface USB ou tresse (flexibilité maximale) — choisissez la protection adaptée à votre environnement d'installation.

Connecteurs conformes aux marques

Connecteurs originaux AMP (TE Connectivity), JST, Sumitomo, KET — plus option interface USB pour la recharge véhicule ou l'intégration de données.

Fabrication entièrement automatique

Coupe, dénudage, sertissage et insertion de contact pilotés par ordinateur — élimine les erreurs manuelles et fournit une qualité constante lot après lot.

Spécifications complètes

Technische Parameter & Verpackungsvarianten

Gamme produit	Faisceau bouche d'aération avec gaine annelée
Domaine d'application	Éclairage bouche d'aération automobile, éclairage de siège, modules LED décoratifs
Procédé de fabrication	Entièrement automatique (coupe / dénudage / sertissage / insertion de contact)
Matériau de contact	Cuivre pur (qualité soudage)
Type de conducteur	Fil de soudage cuivre pur
Plage de section conducteur	0,35 mm² – 2,0 mm²
Tension de service	12 V – 24 V DC
Température de service	−40 °C à +140 °C
Classe ignifuge	UL 94 V-0 (auto-extinguible en 10 secondes)
Type de gaine	Gaine annelée ou tresse (trois configurations)
Système qualité	IATF 16949, ISO 9001
Options de gaine	Gaine annelée / tresse (les deux disponibles)
Options de connecteur	AMP (TE Connectivity), JST, Sumitomo, KET — plus interface USB en option
Variante 1 — gaine annelée + connecteur	30 × 20 × 20 cm · 12000 cm³ · 100 g
Variante 2 — gaine annelée + interface USB	30 × 20 × 20 cm · 12000 cm³ · 100 g
Variante 3 — tresse + connecteur	30 × 20 × 20 cm · 12000 cm³ · 100 g
Code de commande	AUTO-05
Quantité minimale de commande	10 pièces (échantillon) ; 500+ pièces (série)
Délai de livraison	7 – 15 jours (échantillon) ; 20 – 35 jours (série)

Applications typiques

Où ce câble adaptateur est utilisé

Éclairage d'ambiance bouche d'aération

Câblage bouche d'aération

Éclairage de siège

Modules LED décoratifs

Recharge véhicule USB

Éclairage plancher habitacle

Feux d'accent garniture de porte
